插件型大電流電感

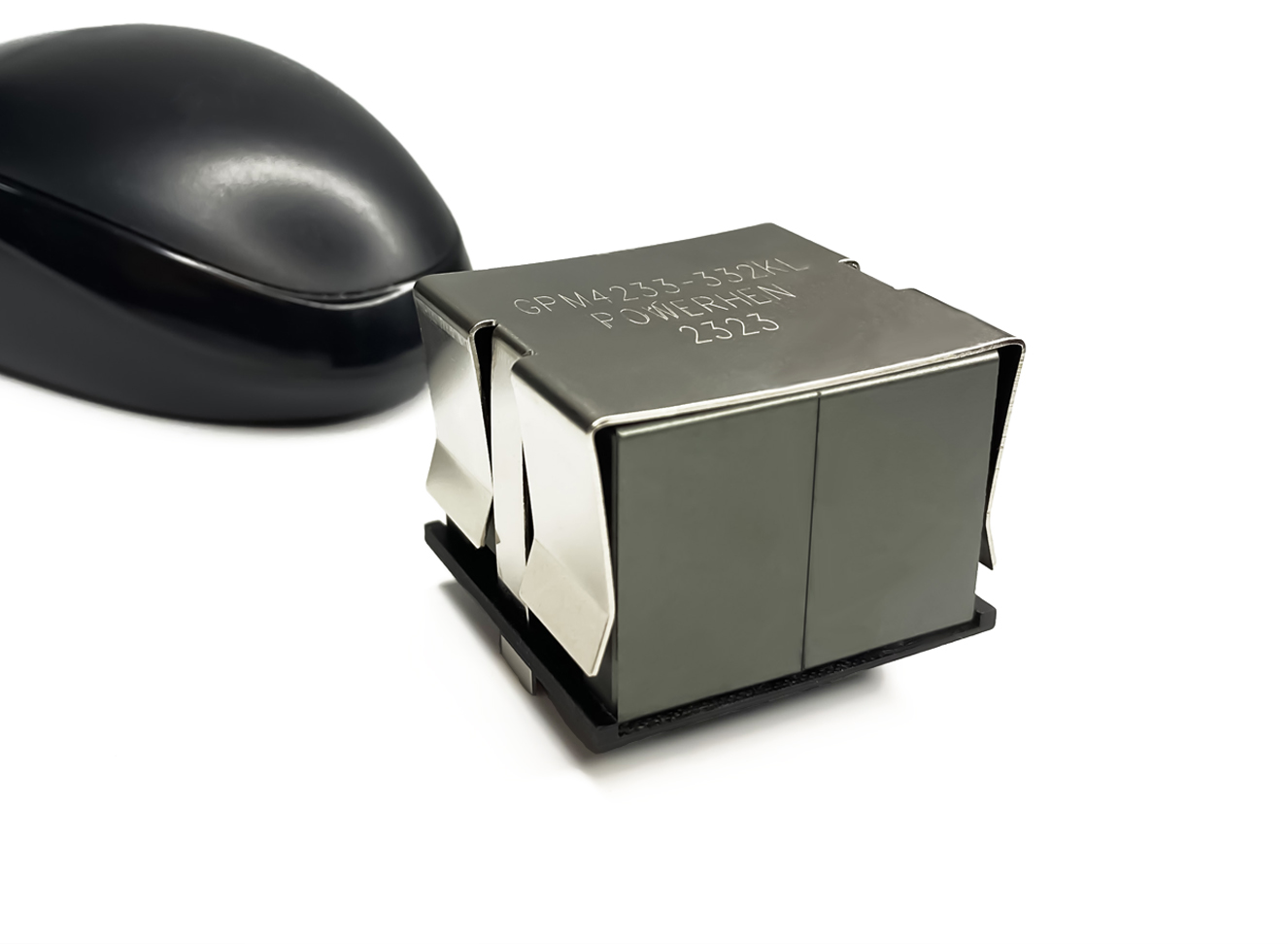

GPM4233

扁平繞組提供極低的直流和交流電阻

閉合磁路封裝，低輻射

低損耗鐵氧體磁芯提供平坦的 L 與 I

工作溫度：-40℃~+125℃

通孔 （TH） 安裝，用于堅固的電路板連接

濕氣敏感度等級 (MSL) 1（在 <30°C 時的無限車間壽命/ 85% 相對濕度）

濕氣敏感度等級(MSL)1 (在<30°C 時的無限車間壽命/85% 相對濕度)

聯系我們

規格書

點擊查看

產品應用

高效DC/DC轉換器

單相、多相降壓轉換器

音頻濾波應用

大電流升壓應用優化

Part number

料號

Inductance

電感量

μH

DCR

最大直流電阻

mΩ

Isat

直流飽和電流

A

Irms

溫升電流

A

SRF

自諧頻率

MHz

長度

mm

寬度

mm

高度

mm

GPM4233-332KE3.30.75924427.739.2±1.035.8±1.033.3 ±1.0
GPM4233-562KE5.60.75634422.839.2±1.035.8±1.033.3 ±1.0
GPM4233-682KE6.82.95923421.739.2±1.035.8±1.033.3 ±1.0
GPM4233-103KE102.95563418.839.2±1.035.8±1.033.3 ±1.0
GPM4233-153KE152.95453415.239.2±1.035.8±1.033.3 ±1.0
GPM4233-223KE222.9532.83412.039.2±1.035.8±1.033.3 ±1.0
GPM4233-333KE332.9522.53410.039.2±1.035.8±1.033.3 ±1.0
GPM4233-473KE472.9516348.539.2±1.035.8±1.033.3 ±1.0
GPM4233-683KE682.9510346.439.2±1.035.8±1.033.3 ±1.0
GPM4233-104KE1002.956.88345.239.2±1.035.8±1.033.3 ±1.0
GPM4233-154KE1502.954.18344.239.2±1.035.8±1.033.3 ±1.0
GPM4233-224KE22011.556.417.55.039.2±1.035.8±1.033.3 ±1.0
GPM4233-334KE33011.554.617.54.139.2±1.035.8±1.033.3 ±1.0
GPM4233-474KE47011.553.617.53.639.2±1.035.8±1.033.3 ±1.0
標準品現貨：手指斜點.png小批量現貨購買

備注：

① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器； 測試頻率 100KHz

② 直流電阻測試采用 keithley 580 毫歐表或同等儀器； 環境溫度 25°C

③ SRF 使用 Agilent 4395A 網絡分析儀和 Agilent 16193A 測試夾具測量。

④ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降。

⑤ 導致指定溫度從 25°C 環境溫度上升的電流。 此信息僅供參考，不代表絕對最大額定值。

⑥ 25°C 時的電氣規格


備注

結構尺寸/Dimensions


電氣特性曲線/Electrical Characteristic Curve





僅供參考，不代表絕對最大額定值。
