扁平繞組提供極低的直流和交流電阻
閉合磁路封裝，低輻射
低損耗鐵氧體磁芯提供平坦的 L 與 I
工作溫度：-40℃~+125℃
通孔 （TH） 安裝，用于堅固的電路板連接
濕氣敏感度等級 (MSL) 1（在 <30°C 時的無限車間壽命/ 85% 相對濕度）
點擊查看
高效DC/DC轉換器
單相、多相降壓轉換器
音頻濾波應用
大電流升壓應用優化
Part number 料號 | Inductance 電感量 μH | DCR 最大直流電阻 mΩ | Isat 直流飽和電流 A | Irms 溫升電流 A | SRF 自諧頻率 MHz | 長度 mm | 寬度 mm | 高度 mm |
| GPM4233-332KE | 3.3 | 0.75 | 92 | 44 | 27.7 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-562KE | 5.6 | 0.75 | 63 | 44 | 22.8 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-682KE | 6.8 | 2.95 | 92 | 34 | 21.7 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-103KE | 10 | 2.95 | 56 | 34 | 18.8 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-153KE | 15 | 2.95 | 45 | 34 | 15.2 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-223KE | 22 | 2.95 | 32.8 | 34 | 12.0 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-333KE | 33 | 2.95 | 22.5 | 34 | 10.0 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-473KE | 47 | 2.95 | 16 | 34 | 8.5 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-683KE | 68 | 2.95 | 10 | 34 | 6.4 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-104KE | 100 | 2.95 | 6.88 | 34 | 5.2 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-154KE | 150 | 2.95 | 4.18 | 34 | 4.2 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-224KE | 220 | 11.55 | 6.4 | 17.5 | 5.0 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-334KE | 330 | 11.55 | 4.6 | 17.5 | 4.1 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-474KE | 470 | 11.55 | 3.6 | 17.5 | 3.6 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| 標準品現貨： |  小批量現貨購買 | |||||||
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器； 測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器； 環境溫度 25°C ③ SRF 使用 Agilent 4395A 網絡分析儀和 Agilent 16193A 測試夾具測量。 ④ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。 此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格 | ||||||||

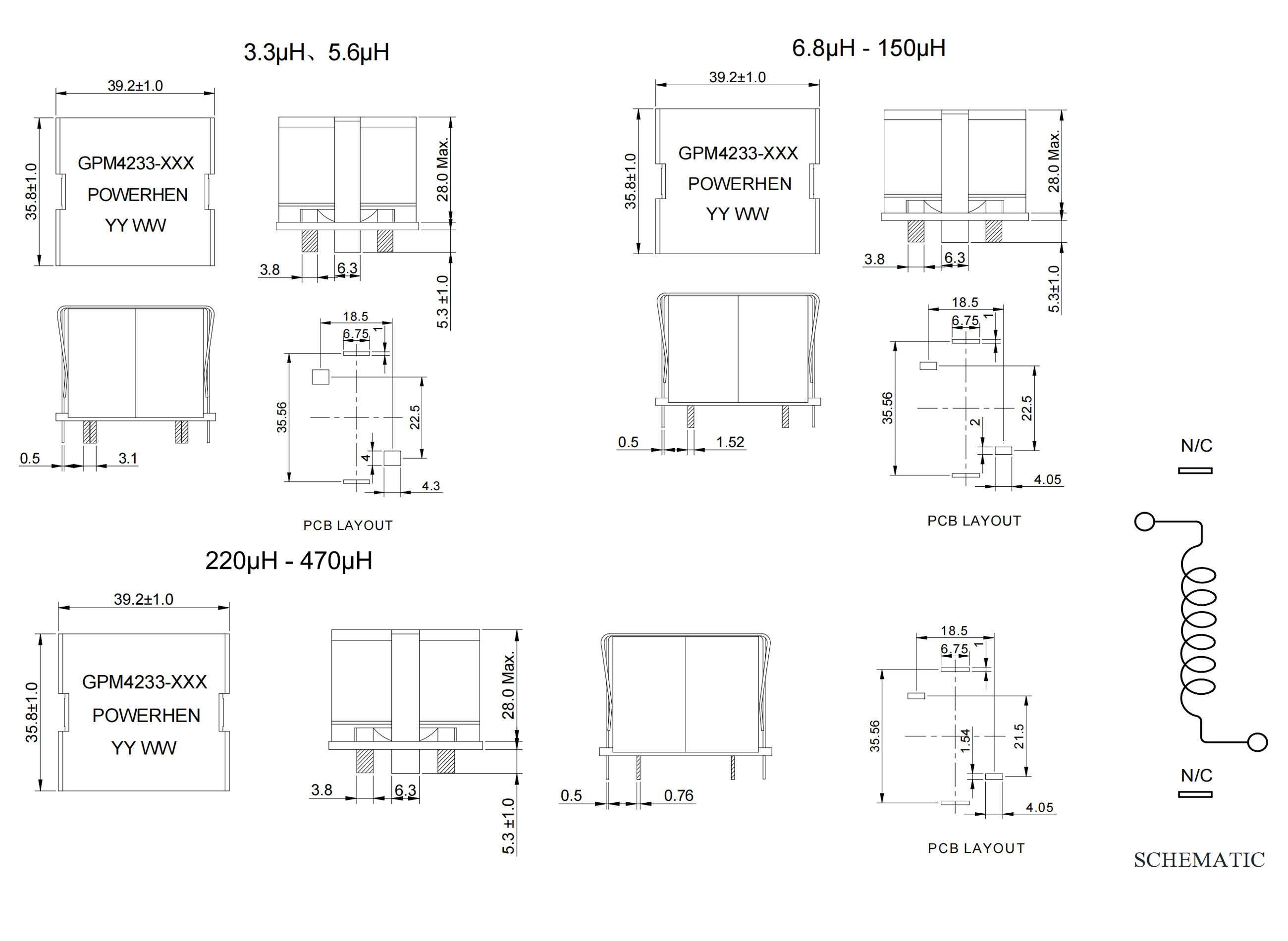

| 結構尺寸/Dimensions |
 |

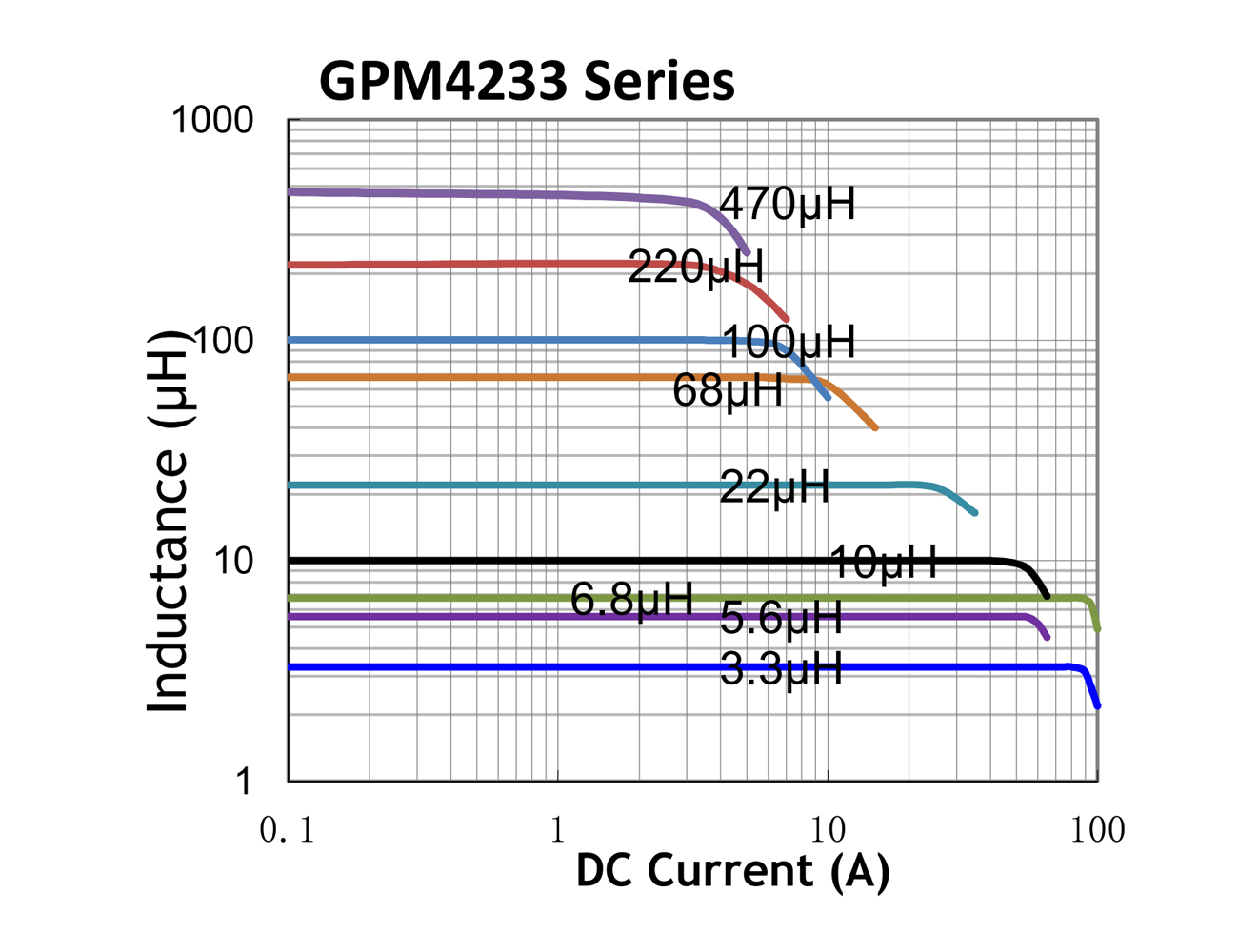

電氣特性曲線/Electrical Characteristic Curve |
 |
