適用于 11 kHz 至 1 MHz
500 Vrms，一分鐘絕緣（高壓）繞組到繞組
不同的匝比提供選擇。
端接電阻器的值基于 1 伏輸出，其中 7 安培流經原邊。 可變的終端電阻根據以下公式增加或減少輸出電壓/安培：RT（歐姆）= Vout×Nsec / Iin。
符合環保要求。
工作溫度：-40℃~+125℃
點擊查看
適用于開關電源、反饋控制器、過載傳感、負載降低/關閉檢測等
Part number 料號 | Turn ratio 匝比 Pri:sec | inductance 最小電感量 Min (μH) | DCR 直流電阻 Sec(Ω) | Voltage-time product 電壓時間積 V.μS | Primary Rated Current 初級額定電流 A max | Frequency range 頻率 KHz | 長度 mm | 寬度 mm | 高度 mm |
| CT050A-020 | 1:20 | 81 | 0.0006 | 10.0 | 20 | 46 – >1000 | 4.8 | 4.5 | 3.5 |
| CT050A-030 | 1:30 | 180 | 0.0006 | 15.0 | 20 | 31 – >1000 | 4.8 | 4.5 | 3.5 |
| CT050A-040 | 1:40 | 320 | 0.0006 | 20.0 | 20 | 23 – >1000 | 4.8 | 4.5 | 3.5 |
| CT050A-050 | 1:50 | 500 | 0.0006 | 25.0 | 20 | 19 – >1000 | 4.8 | 4.5 | 3.5 |
| CT050A-060 | 1:60 | 730 | 0.0006 | 30.0 | 20 | 15 – >1000 | 4.8 | 4.5 | 3.5 |
| CT050A-070 | 1:70 | 980 | 0.0006 | 35.0 | 20 | 13 – >1000 | 4.8 | 4.5 | 3.5 |
| CT050A-100 | 1:100 | 2000 | 0.0006 | 50.0 | 20 | 9 – >1000 | 4.8 | 4.5 | 3.5 |
| CT050A-125 | 1:125 | 3000 | 0.0006 | 62.5 | 20 | 7 – >1000 | 4.8 | 4.5 | 3.5 |
| CT050A-200 | 1:200 | 8000 | 0.0006 | 100.0 | 20 | 4 – >1000 | 4.8 | 4.5 | 3.5 |
| 標準品現貨： |  小批量現貨購買 | ||||||||

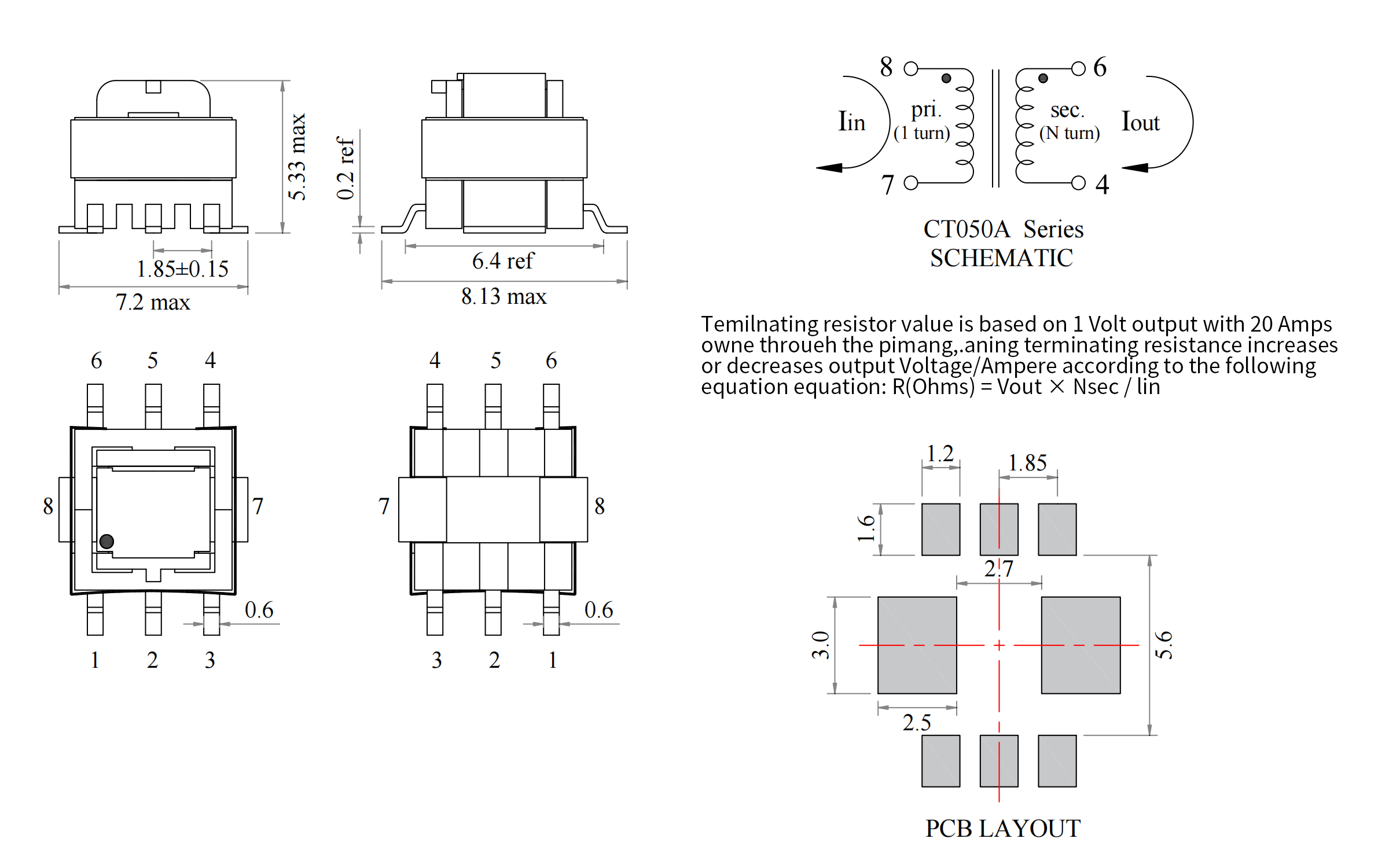

| 結構尺寸/Dimensions |
 |
