適用于數字功放扼流。如汽車音響，LCD 電視和PDP電視，5.1聲道家庭影院等
Part number 料號 | Inductance 電感量 μH±10% | DCR 最大直流電阻 mΩ | Isat 直流飽和電流 A | Irms 溫升電流 A | SRF 自諧頻率 MHz | 長度 mm | 寬度 mm | 高度 mm |
| PD14B-103KL | 10 | 11 | 12 | 7.5 | 18 | 14.5±0.5 | 15.5±0.5 | 19.7±1.5 |
| PD14B-153KL | 15 | 16.5 | 8.2 | 6.0 | 13 | 14.5±0.5 | 15.5±0.5 | 19.7±1.5 |
| PD14B-223KL | 22 | 18 | 6.5 | 5.7 | 10 | 14.5±0.5 | 15.5±0.5 | 19.7±1.5 |
| PD14B-333KL | 33 | 22 | 5 | 4.8 | 7 | 14.5±0.5 | 15.5±0.5 | 19.7±1.5 |
| 標準品現貨： |  小批量現貨購買 | |||||||
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器；測試頻率100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器；環境溫度25°C ③ SRF 使用 Agilent 4395A 網絡分析儀和Agilent 16193A測試夾具測量。 ④ 直流電流在25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規 | ||||||||

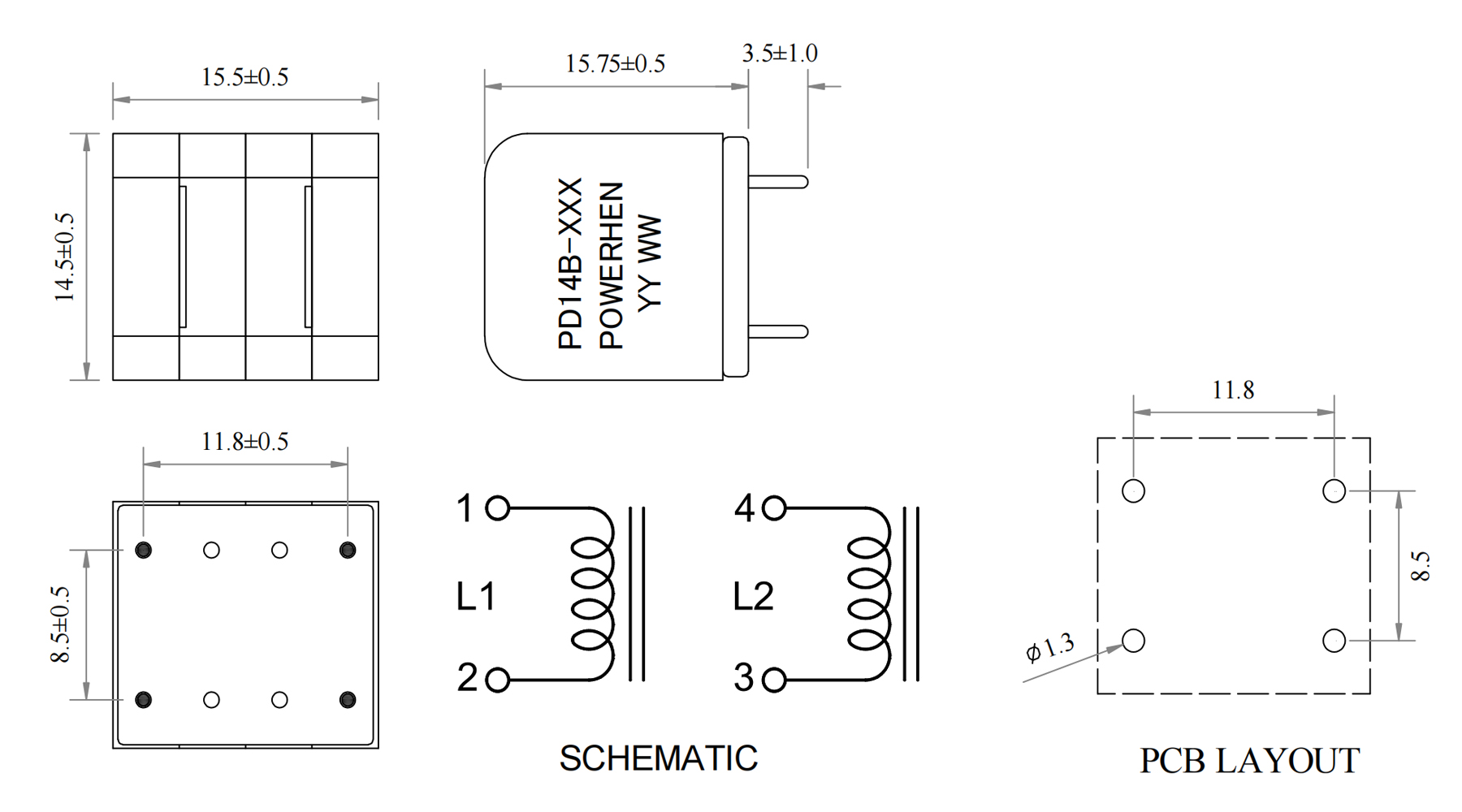

| 結構尺寸/Dimensions | |
 | |

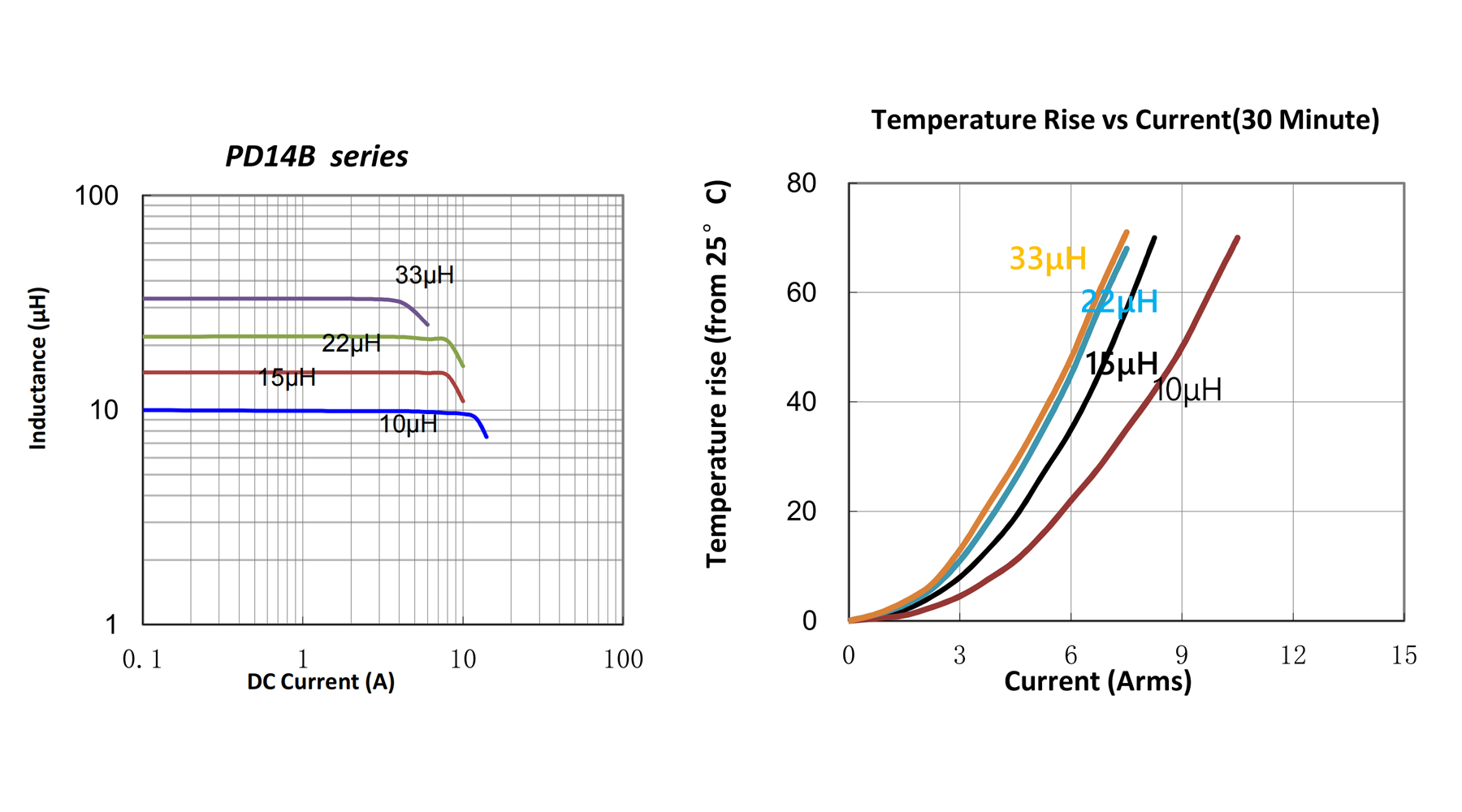

| 電氣特性曲線/Electrical Characteristic Curve | |
 |
