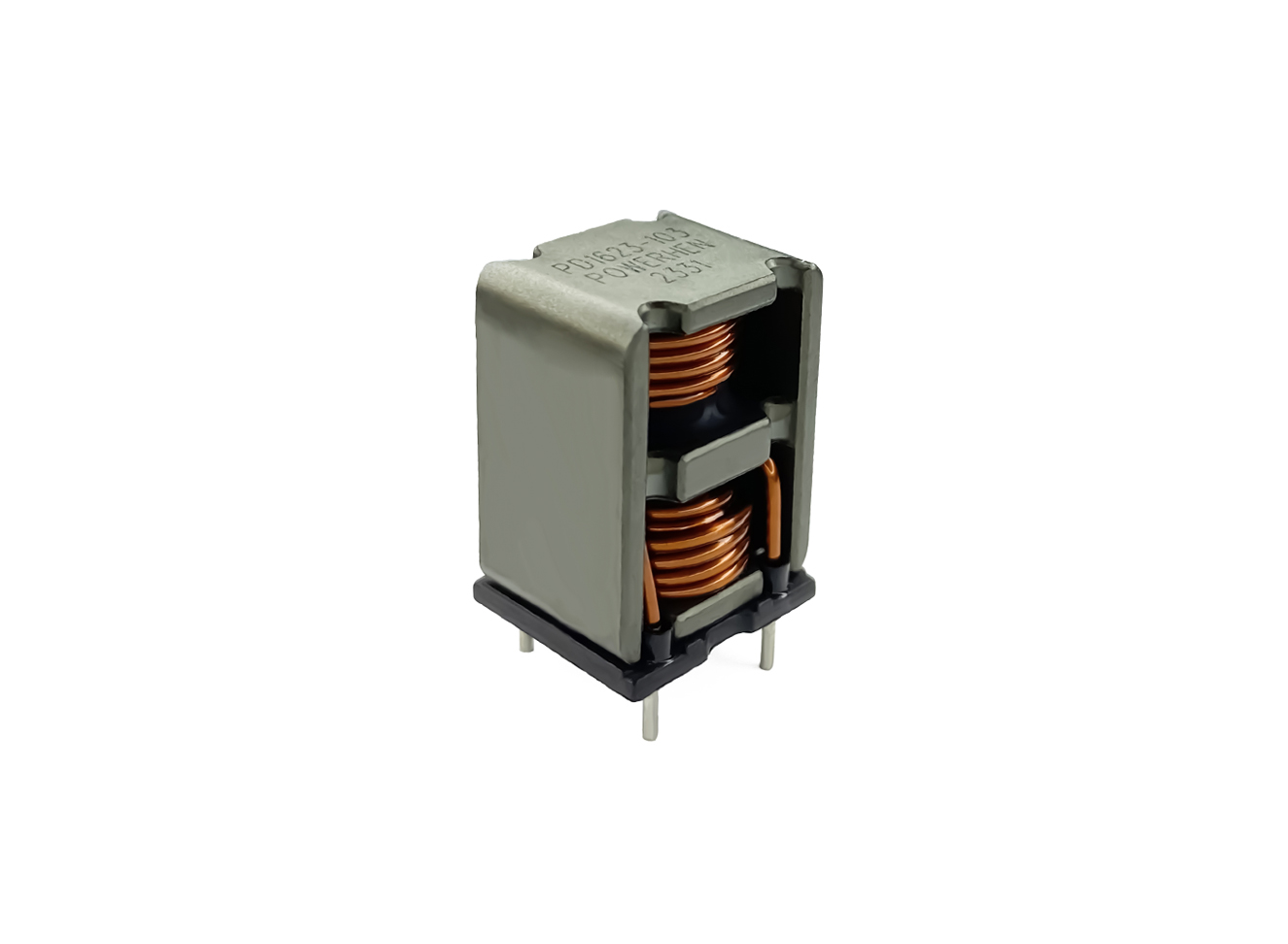

二合一結構縮小空間
高音質、低失真最佳設計
小體積，直插類型
閉合磁路封裝，低輻射
大電流，低電阻
工作溫度：-40℃~+125℃
點擊查看
適用于數字功放扼流。如汽車音響， LCD 電視和 PDP 電視， 5.1 聲道家庭影院等
Part number 料號 | Inductance 電感量 μH±20% | DCR 最大直流電阻 mΩ | Isat 直流飽和電流 A | Irms 溫升電流 A | SRF 自諧頻率 MHz | 長度 mm | 寬度 mm | 高度 mm |
| PD1623-103ME | 10 | 11 | 12 | 6.5 | 13 | 16.0±0.5 | 14.5±0.5 | 26.5±0.5 |
| PD1623-153ME | 15 | 20 | 9.2 | 5.8 | 10 | 16.0±0.5 | 14.5±0.5 | 26.5±0.5 |
| PD1623-223ME | 22 | 28 | 9 | 4.2 | 6 | 16.0±0.5 | 14.5±0.5 | 26.5±0.5 |
| 標準品現貨： |  小批量現貨購買 | |||||||
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器；測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器；環境溫度 25°C ③ SRF 使用 Agilent 4395A 網絡分析儀和Agilent 16193A測試夾具測量。 ④ 直流電流在25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格 | ||||||||
| 結構尺寸/Dimensions | |
 | |
| 電氣特性曲線/Electrical Characteristic Curve | |
 |
