大功率開關穩壓器
1:1反激式轉換器
Buck, Boost, Sepic 和 Cuk 轉換器
具有第二個非穩壓輸出電壓的開關穩壓器
Part number 料號 | Inductance 電感量 μH±20% | DCR 最大直流電阻 mΩ | SRF 自諧頻率 MHz | Isat 直流飽和電流 A | Irms 溫升電流 A | Turns Ratio 匝比 | 長度 mm | 寬度 mm | 高度 mm |
| PMS1312-682ML | 6.8 | 12.45 | 28 | 16 | 14 | 1:1 | 15.5 | 13.2±0.3 | 12.5 |
| PMS1312-822M | 8.2 | 14.3 | 23 | 14 | 13.5 | 1:1 | 15.5 | 13.2±0.3 | 12.5 |
| PMS1312-103ML | 10 | 15.3 | 12 | 13.5 | 13 | 1:1 | 15.5 | 13.2±0.3 | 12.5 |
| 標準品現貨： |  小批量現貨購買 | ||||||||
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器； 測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器； 環境溫度 25°C ③ SRF 使用 Agilent 4395A 網絡分析儀和 Agilent 16193A 測試夾具測量。 ④ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。 此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格 | |||||||||

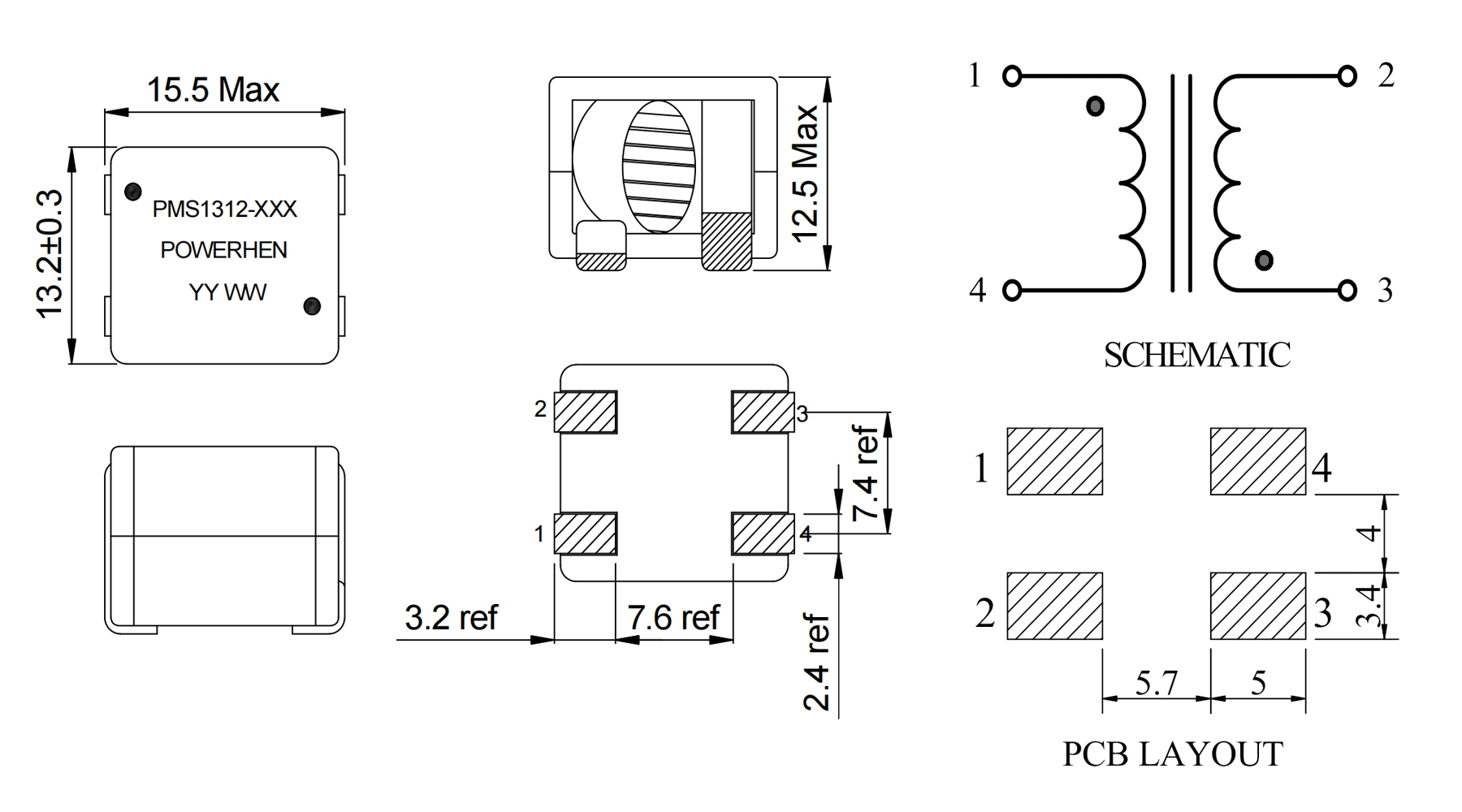

結構尺寸/Dimensions | |
 | |

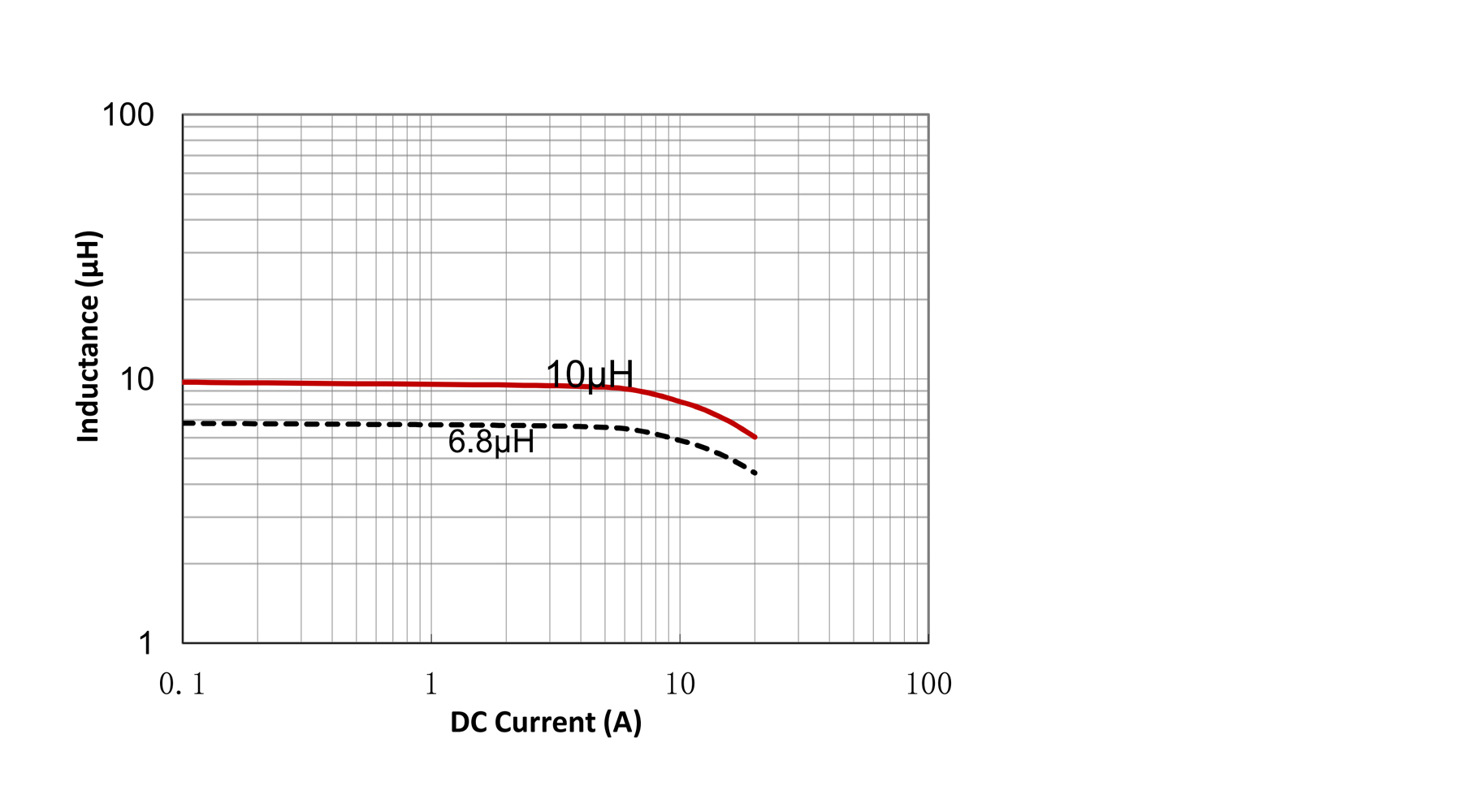

| 電氣特性曲線/Electrical Characteristic Curve | |
 |
