Part number 料號 | Inductance 電感量 nH±20% | DCR 最大直流電阻 mΩ | quality factor 品質因數 Q 頻率（MHz） | SRF | Irms 溫升電流 A | 長度 mm | 寬度 mm | 高度 mm | |
| CS1212-330ML | 33 | 0.62 | 456 | 100 | 817 | 42.0 | 14.8 | 19.7±0.5 | 6.35 |
| CS1212-660ML | 66 | 0.9 | 404 | 100 | 436 | 38.5 | 14.8 | 19.7±0.5 | 7.09 |
| 標準品現貨： |  小批量現貨購買 | ||||||||
備注： ① 感量測試采用Agilent 4284A數字電橋或同等儀器；測試頻率1MHz ② 直流電阻測試采用keithley 580毫歐表或同等儀器；環境溫度25°C ③ Q使用安捷倫/HP 4291A 阻抗分析儀或同等產品在指定頻率下測量。 ④ SRF使用Agilent E5061B網絡分析儀和Agilent 16193A測試夾具測量。 ⑤ 導致指定溫度從25°C環境溫度上升的電流。此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格 | |||||||||

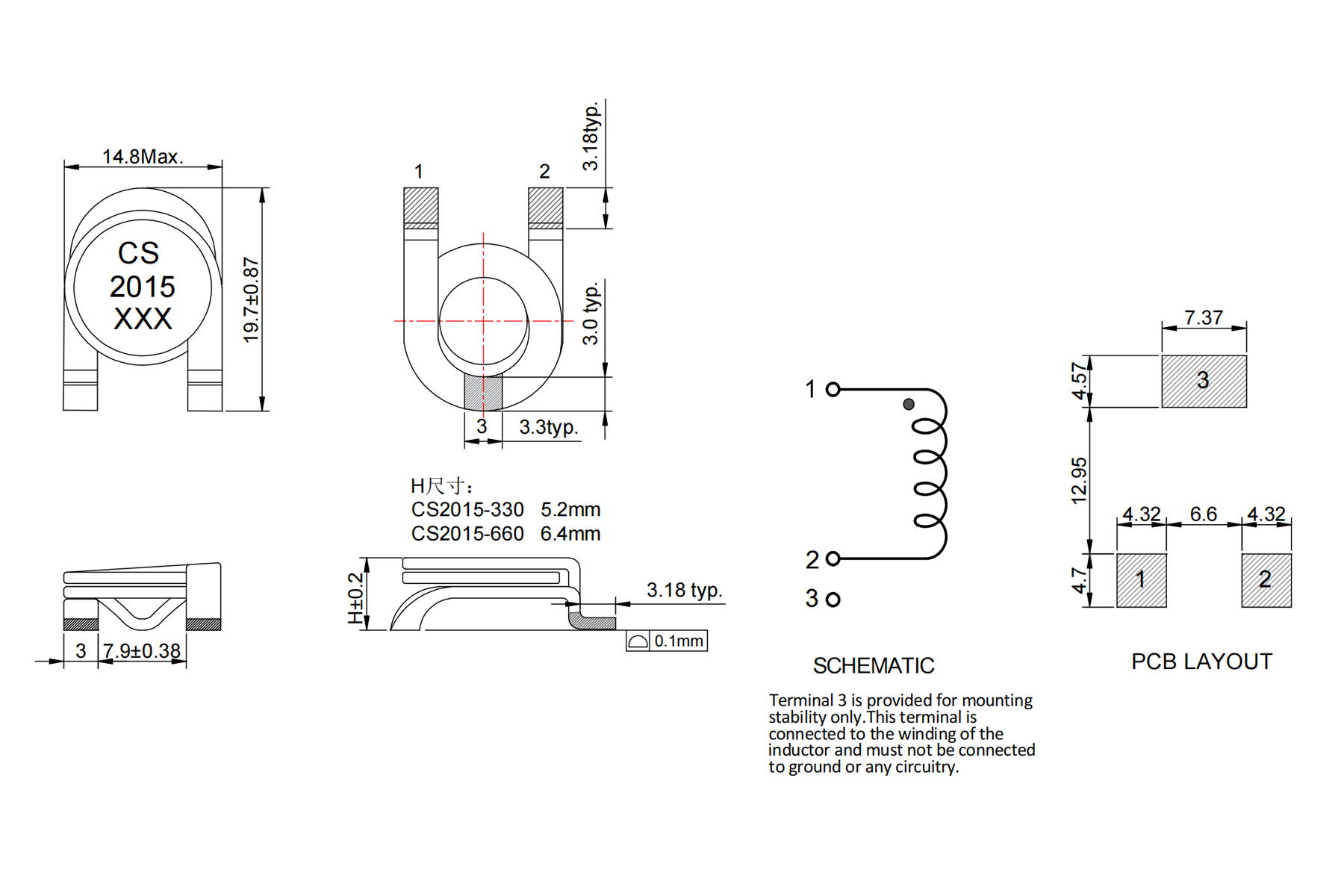

結構尺寸/Dimensions | |
 | |

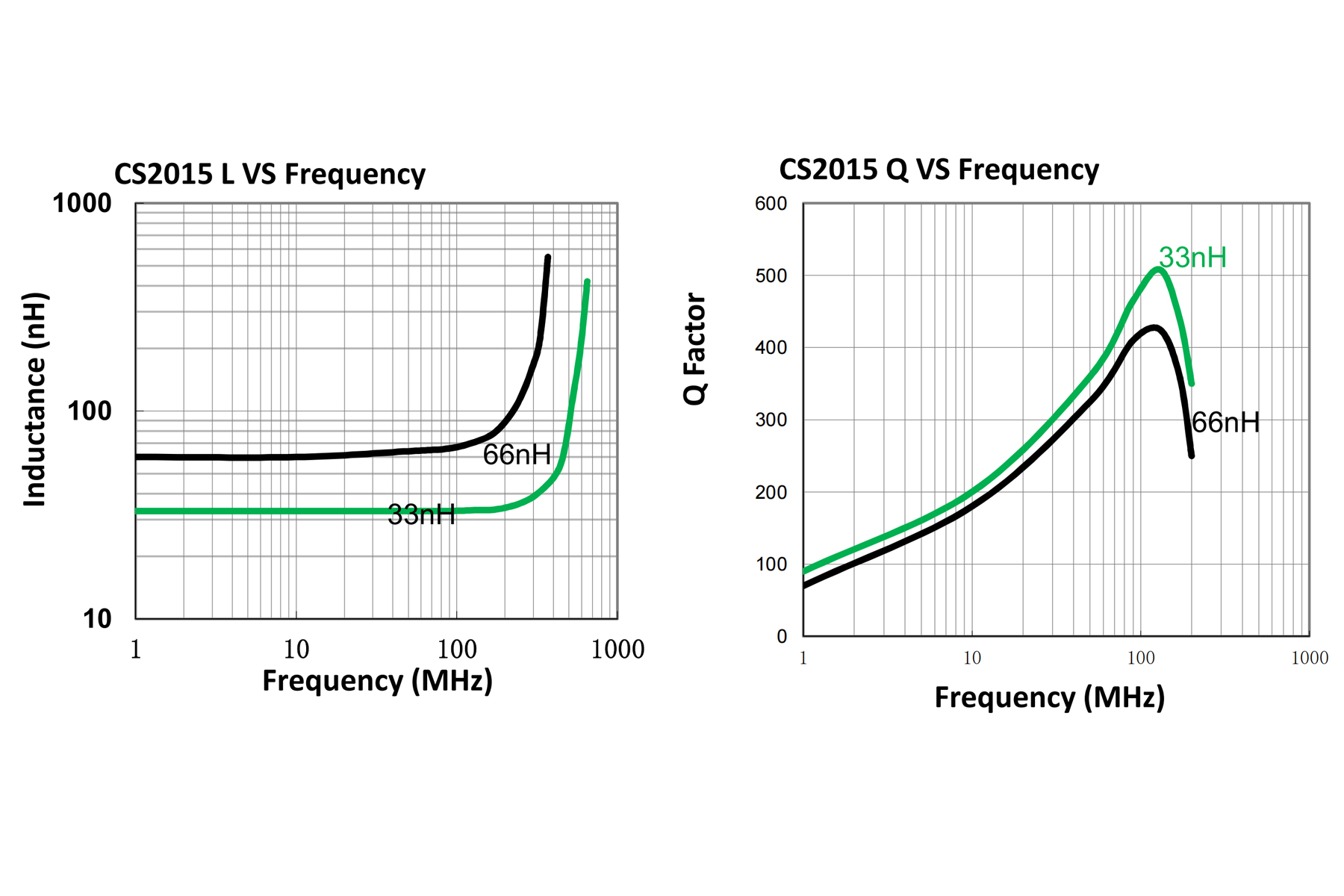

電氣特性曲線/Electrical Characteristic Curve | |
 |
