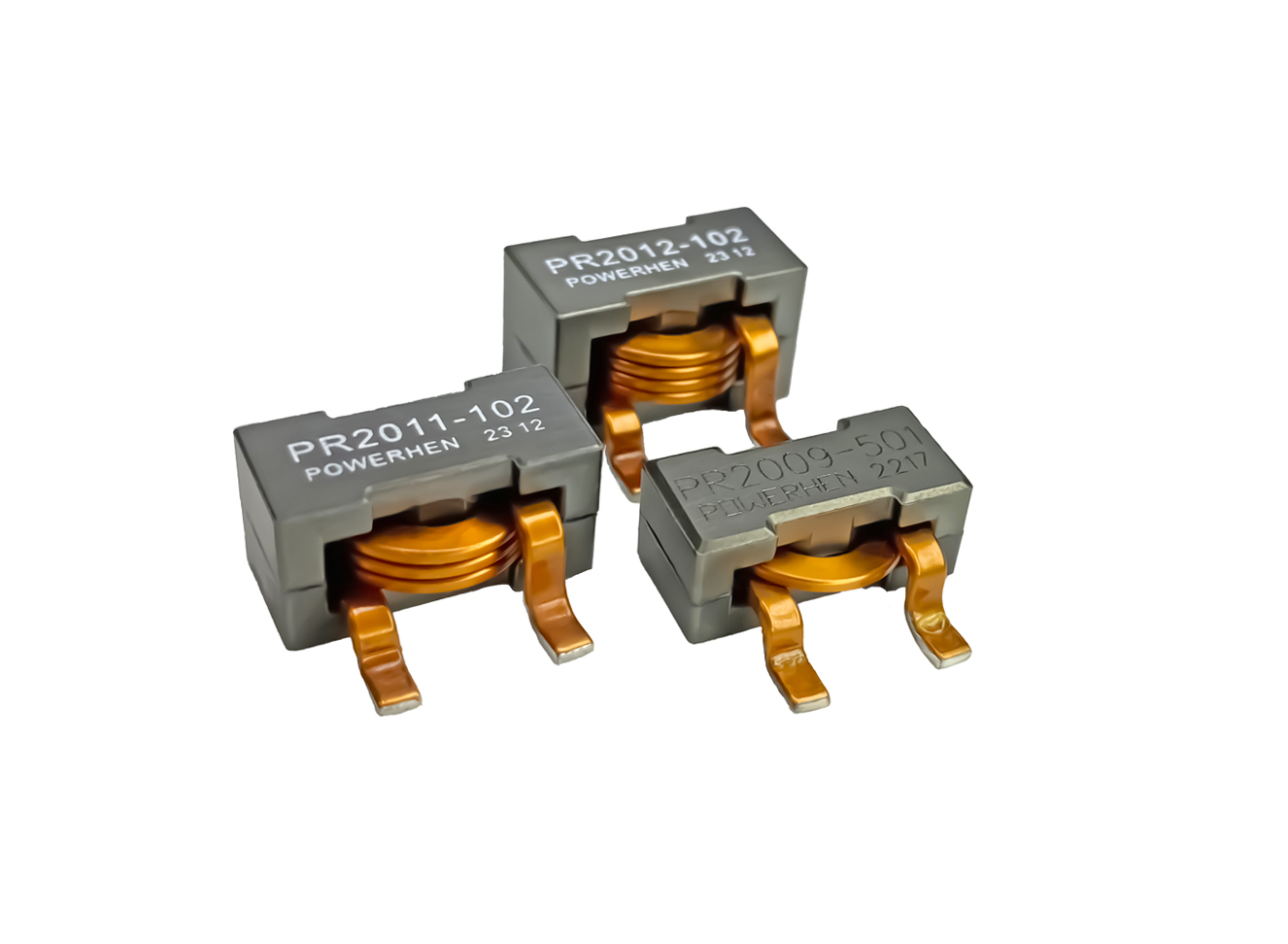

貼片大電流功率電感

PR2009

采用扁平線，貼片類型

閉合磁路封裝，低輻射

大電流，低電阻

工作溫度：-40°C~+125°C

卷帶包裝：-40°C~+80°C

耐焊接熱最多三個40秒回流+260°C，部件在循環之間冷卻至室溫

濕氣敏感度等級(MSL)1 (在<30°C 時的無限車間壽命/85% 相對濕度)

聯系我們

點擊查看

產品應用

高效DC/DC轉換器

單相、多相降壓轉換器

音頻濾波應用

大電流升壓應用優化

Part number 料號	Inductance 電感量 μH	DCR 最大直流電阻 mΩ	Isat 直流飽和電流 A	Irms 溫升電流 A	SRF 自諧頻率	長度 mm	寬度 mm	高度 mm
PR2009-301ML	0.3	0.74	>100	54	550	19.18±0.51	18.70±0.86	8.64
PR2009-501ML	0.5	0.74	60	54	544	19.18±0.51	18.70±0.86	8.64
PR2009-601ML	0.6	0.74	49	54	648	19.18±0.51	18.70±0.86	8.64
PR2009-681ML	0.68	0.74	45	54	454	19.18±0.51	18.70±0.86	8.64
PR2009-801ML	0.8	0.74	38	54	567	19.18±0.51	18.70±0.86	8.64
PR2009-901ML	0.9	0.74	33	54	557	19.18±0.51	18.70±0.86	8.64
PR2009-102ML	1.0	0.74	29	54	488	19.18±0.51	18.70±0.86	8.64
PR2009-122ML	1.2	0.74	28	54	81	19.18±0.51	18.70±0.86	8.64
PR2009-202KL	2.0	0.74	16	54	40	19.18±0.51	18.70±0.86	8.64
標準品現貨：		小批量現貨購買
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器；測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器；環境溫度 25°C ③ SRF使用 Agilent 4395A 網絡分析儀和 Agilent 16193A 測試夾具測量。 ④ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從25°C 環境溫度上升的電流。此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格

備注

結構尺寸/Dimensions

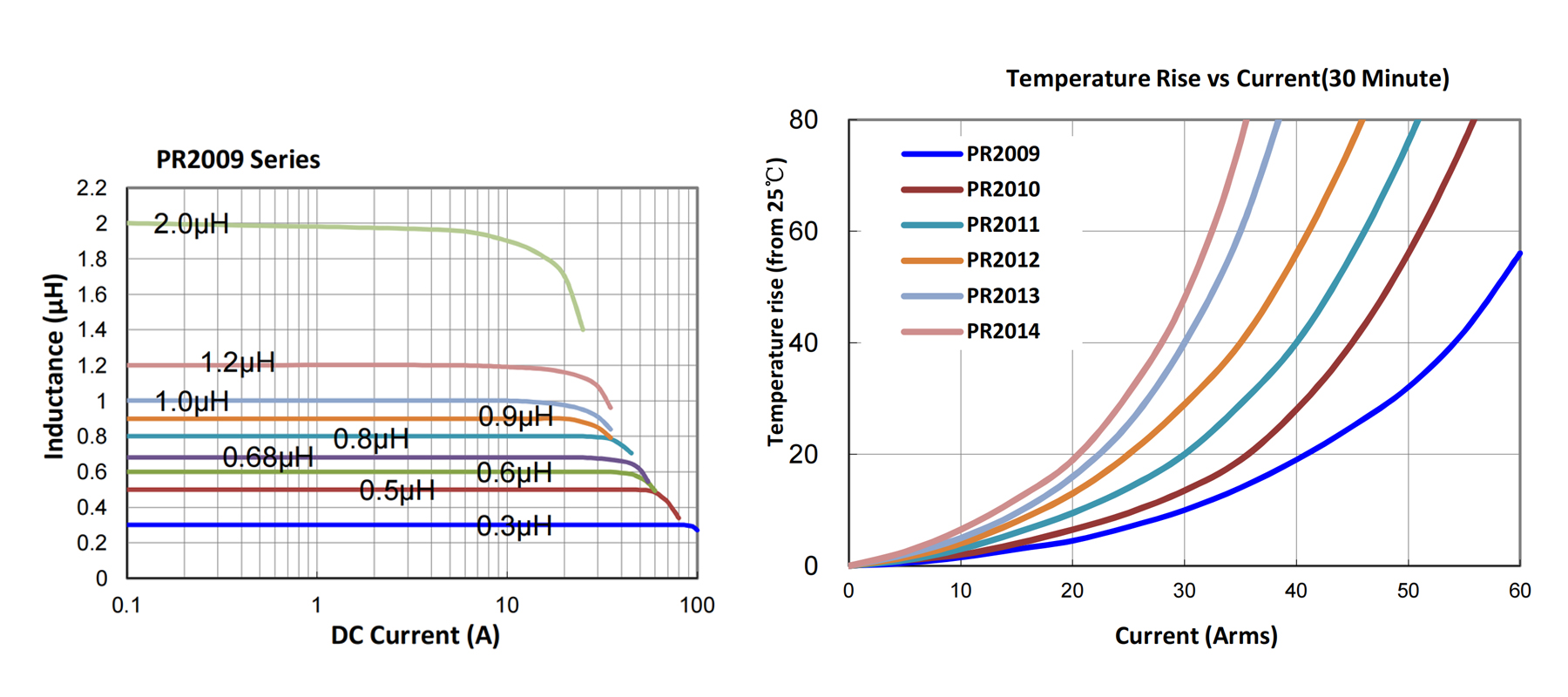

電氣特性曲線/Electrical Characteristic Curve

僅供參考，不代表絕對最大額定值。
