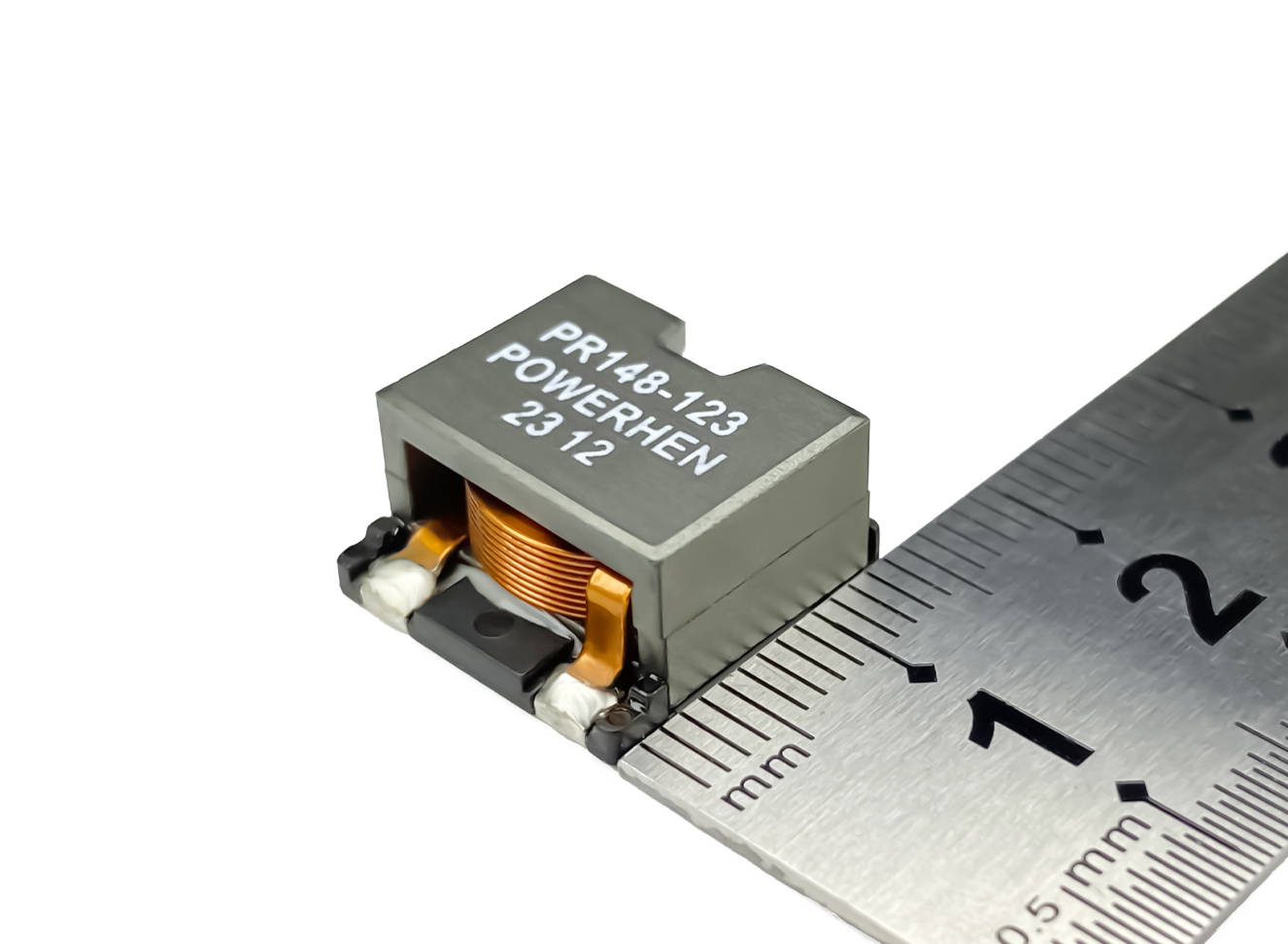

貼片大電流功率電感

PR148

采用扁平線，貼片類型

閉合磁路封裝，低輻射

大電流，低電阻

工作溫度：-40°C~+125°C

卷帶包裝：-40°C~+80°C

耐焊接熱最多三個40秒回流+260°C，部件在循環之間冷卻至室溫

濕氣敏感度等級(MSL)1 (在<30°C 時的無限車間壽命/85% 相對濕度)

聯系我們

點擊查看

產品應用

高效DC/DC轉換器

單相、多相降壓轉換器

音頻濾波應用

大電流升壓應用優化

Part number 料號	Inductance 電感量 μH±10%	DCR 最大直流電阻 mΩ	Isat 直流飽和電流 A	Irms 溫升電流 A	SRF 自諧頻率 MHz	長度 mm	寬度 mm	高度 mm
PR148-501KL	0.5	1.1	49.5	23	170	14.8±0.3	14.8±0.3	8
PR148-112KL	1.1	1.35	35	21.5	140	14.8±0.3	14.8±0.3	8
PR148-202KL	2	1.86	27.8	20	70	14.8±0.3	14.8±0.3	8
PR148-312KL	3.1	2.98	22	17.5	45	14.8±0.3	14.8±0.3	8
PR148-452KL	4.5	4.58	18.5	16	40	14.8±0.3	14.8±0.3	8
PR148-612KL	6.1	5.55	16	12.5	32	14.8±0.3	14.8±0.3	8
PR148-802KL	8	7.15	13.9	11	30	14.8±0.3	14.8±0.3	8
PR148-103KL	10	9.1	12.4	10	27	14.8±0.3	14.8±0.3	8
PR148-123KL	12	12.5	11.5	8.5	22	14.8±0.3	14.8±0.3	8
標準品現貨：		小批量現貨購買
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器；測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器；環境溫度 25°C ③ SRF 使用 Agilent 4395A 網絡分析儀和 Agilent 16193A 測試夾具測量。 ④ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格

備注

結構尺寸/Dimensions

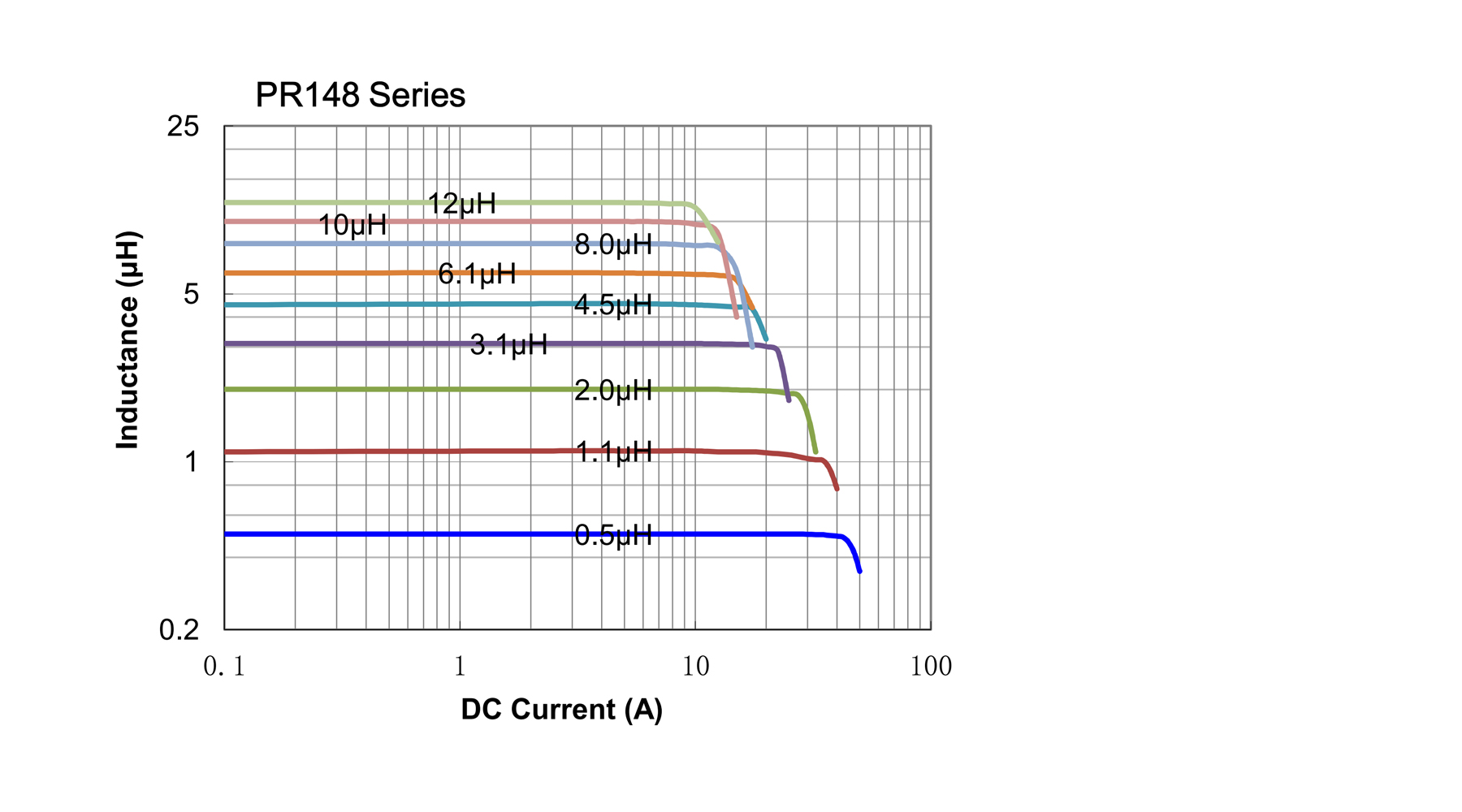

電氣特性曲線/Electrical Characteristic Curv

僅供參考，不代表絕對最大額定值。
