芯材：鐵粉
扁平線耦合電感器
電感隨溫度變化的低波動
兩個相同繞組的耦合電感器通過并聯和串聯連接，可提供更多變體
工作溫度：-40℃~+125℃
點擊查看
大功率開關穩壓器
1:1反激式轉換器
Buck, Boost, Sepic 和 Cuk 轉換器
具有第二個非穩壓輸出電壓的開關穩壓器
Part number 料號 | Inductance 電感量 μH±20% | DCR 最大直流電阻 mΩ | SRF 自諧頻率 MHz | Isat 直流飽和電流 A | Irms 溫升電流 A | Turns Ratio 匝比 | 長度 mm | 寬度 mm | 高度 mm |
| PMS1310-801ML | 0.8 | 1.78 | 70 | 62 | 28 | 1:1 | 15.5 | 13.2±0.3 | 10.5 |
| PMS1310-122ML | 1.2 | 2.65 | 58 | 42 | 23 | 1:1 | 15.5 | 13.2±0.3 | 10.5 |
| PMS1310-172ML | 1.7 | 3.65 | 44 | 39 | 21 | 1:1 | 15.5 | 13.2±0.3 | 10.5 |
| PMS1310-222ML | 2.2 | 4.65 | 34 | 35 | 18 | 1:1 | 15.5 | 13.2±0.3 | 10.5 |
| PMS1310-292ML | 2.9 | 6.2 | 25 | 29 | 17 | 1:1 | 15.5 | 13.2±0.3 | 10.5 |
| PMS1310-352ML | 3.5 | 8.25 | 21 | 27 | 14 | 1:1 | 15.5 | 13.2±0.3 | 10.5 |
| PMS1310-442ML | 4.4 | 10.6 | 18 | 24 | 12 | 1:1 | 15.5 | 13.2±0.3 | 10.5 |
| 標準品現貨： |  小批量現貨購買 | ||||||||
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器； 測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器； 環境溫度 25°C ③ SRF 使用 Agilent 4395A 網絡分析儀和 Agilent 16193A 測試夾具測量。 ④ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。 此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格 | |||||||||

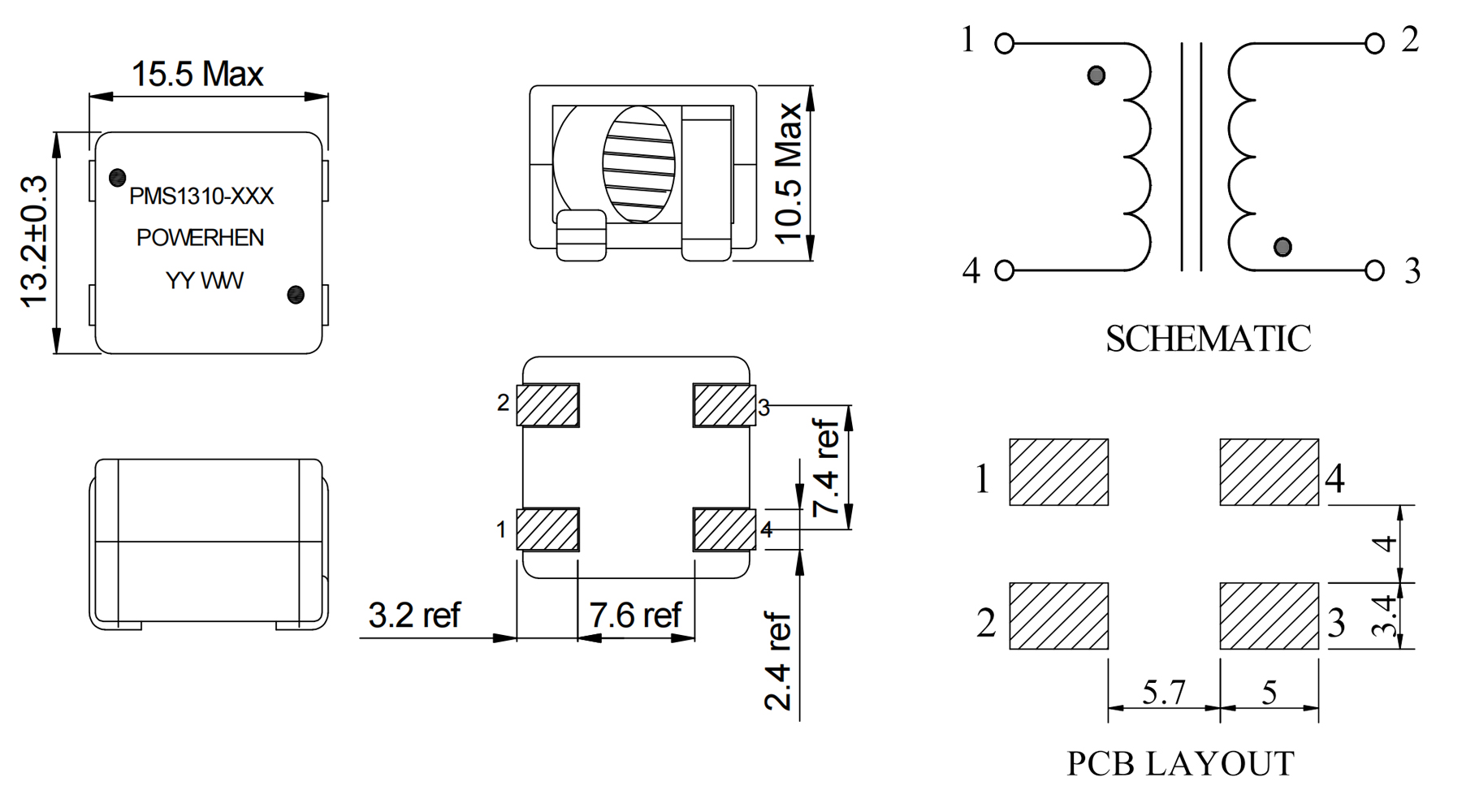

結構尺寸/Dimensions | |
 | |

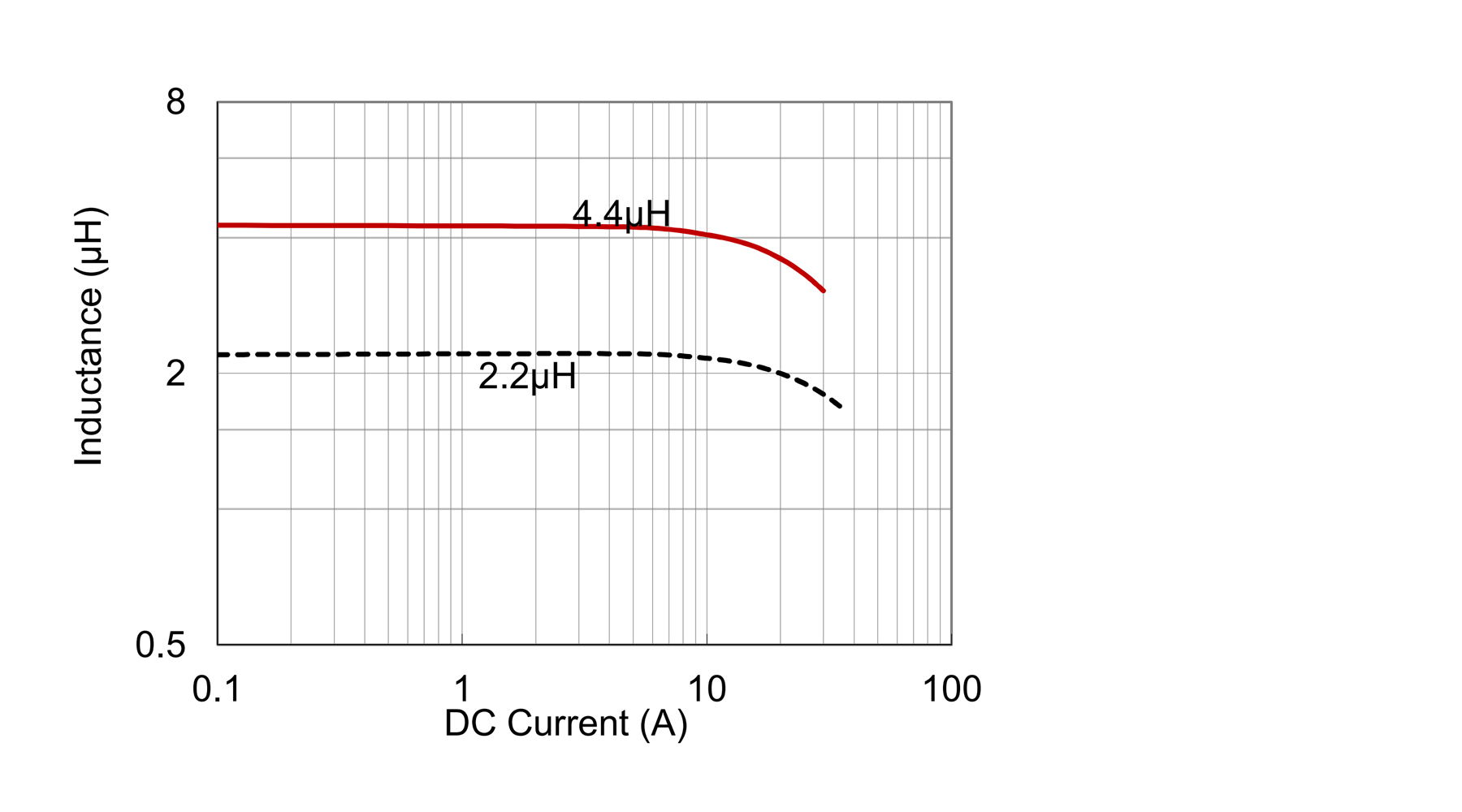

| 電氣特性曲線/Electrical Characteristic Curve | |
 |
