Part number 料號 | Inductance 電感量 nH±20% | DCR 最大直流電阻 mΩ | quality factor 品質因數 Q 頻率(MHz) | Irms 溫升電流 A | Turns Ratio 匝比 | 長度 mm | 寬度 mm | 高度 mm | |
| CS2014-330ML | 33 | 0.74 | 180 | 100 | 43 | 620 | 13.6 | 19.56 | 5.99 |
| CS2014-660ML | 66 | 1 | 180 | 50 | 42.5 | 413 | 13.6 | 19.56 | 7.09 |
| CS2014-111ML | 108 | 1.34 | 210 | 50 | 42 | 320 | 13.6 | 19.56 | 8.31 |
| CS2014-151ML | 155 | 1.6 | 205 | 50 | 39.7 | 296 | 13.6 | 19.56 | 9.19 |
| CS2014-201ML | 202 | 1.82 | 200 | 50 | 35.8 | 262 | 13.6 | 19.56 | 10.4 |
| CS2014-251ML | 257 | 2.15 | 200 | 50 | 34.5 | 230 | 13.6 | 19.56 | 11.4 |
| 標準品現貨： |  小批量現貨購買 | ||||||||
備注： ① 感量測試采用 Agilent 4284A 數字電橋或同等儀器；測試頻率1MHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器；環境溫度25°C ③ Q 使用安捷倫/HP 4291A 阻抗分析儀或同等產品在指定頻率下測量。 ④ SRF 使用Agilent E5061B 網絡分析儀和Agilent 16193A測試夾具測量。 ⑤ 導致指定溫度從25°C 環境溫度上升的電流。此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格 | |||||||||

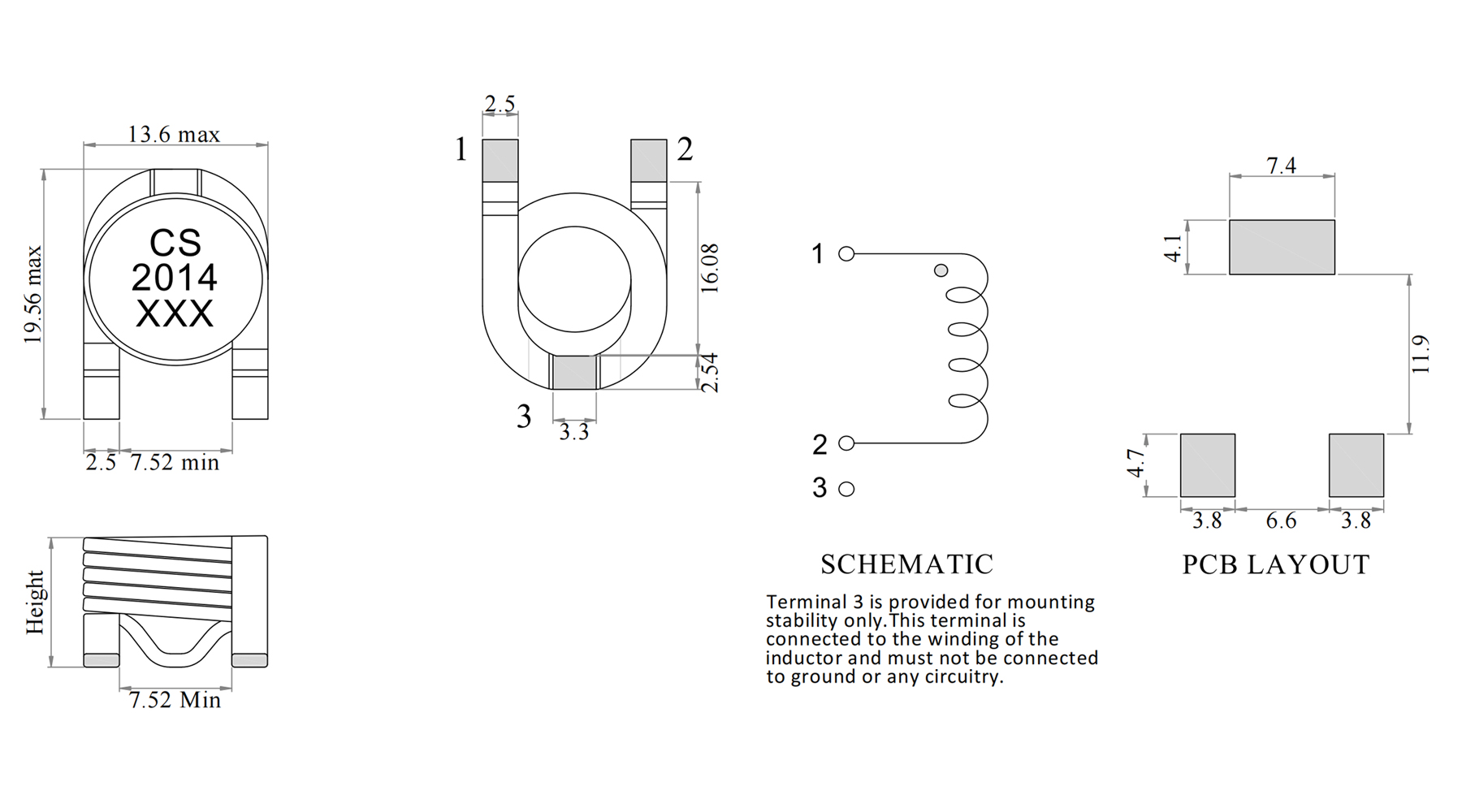

結構尺寸/Dimensions | |
 | |

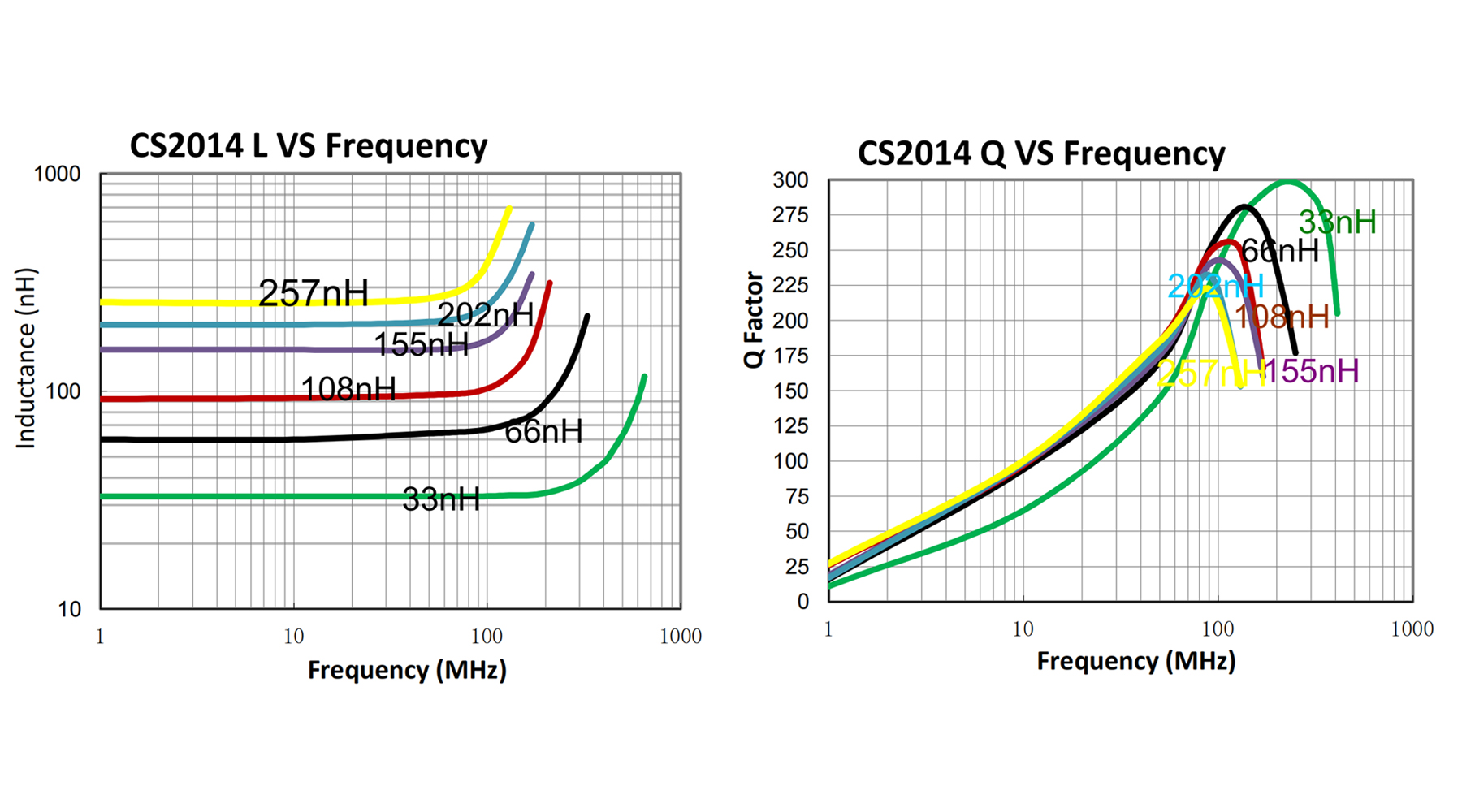

| 電氣特性曲線/Electrical Characteristic Curve | |
 |
