采用扁平線，貼片類型
閉合磁路封裝，低輻射
大電流，低電阻
工作溫度：-40°C~+125°C
卷帶包裝：-40°C~+80°C
耐焊接熱 最多三個40秒回流+260°C，部件在循環之間冷卻至室溫
濕氣敏感度等級(MSL)1 (在<30°C 時的無限車間壽命/85% 相對濕度)
點擊查看
高效DC/DC轉換器
單相、多相降壓轉換器
音頻濾波應用
大電流升壓應用優化
Part number 料號 | Inductance 電感量 μH | DCR 最大直流電阻 mΩ | Isat 直流飽和電流 A | Irms 溫升電流 A | SRF 自諧頻率 MHz | 長度 mm | 寬度 mm | 高度 mm |
| PR2013-681ML | 0.68 | 1.82 | 98 | 30 | 104 | 19.18±0.51 | 18.70±0.86 | 12.95 |
| PR2013-801ML | 0.8 | 1.82 | 85 | 30 | 93 | 19.18±0.51 | 18.70±0.86 | 12.95 |
| PR2013-901ML | 0.9 | 1.82 | 73 | 30 | 98 | 19.18±0.51 | 18.70±0.86 | 12.95 |
| PR2013-102ML | 1 | 1.82 | 68 | 30 | 98 | 19.18±0.51 | 18.70±0.86 | 12.95 |
| PR2013-122ML | 1.2 | 1.82 | 58 | 30 | 82 | 19.18±0.51 | 18.70±0.86 | 12.95 |
| PR2013-202KL | 2 | 1.82 | 40 | 30 | 61 | 19.18±0.51 | 18.70±0.86 | 12.95 |
| PR2013-362KL | 3.6 | 1.7 | 25 | 30 | 38 | 19.18±0.51 | 18.70±0.86 | 12.95 |
| PR2013-402KL | 4 | 1.82 | 20 | 30 | 35 | 19.18±0.51 | 18.70±0.86 | 12.95 |
| PR2013-472KL | 4.7 | 1.82 | 18 | 30 | 30 | 19.18±0.51 | 18.70±0.86 | 12.95 |
| 標準品現貨： |  小批量現貨購買 | |||||||
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器； 測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器； 環境溫度 25°C ③ SRF 使用 Agilent 4395A 網絡分析儀和 Agilent 16193A 測試夾具測量。 ④ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。 此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格 | ||||||||
| 結構尺寸/Dimensions | |
 | |

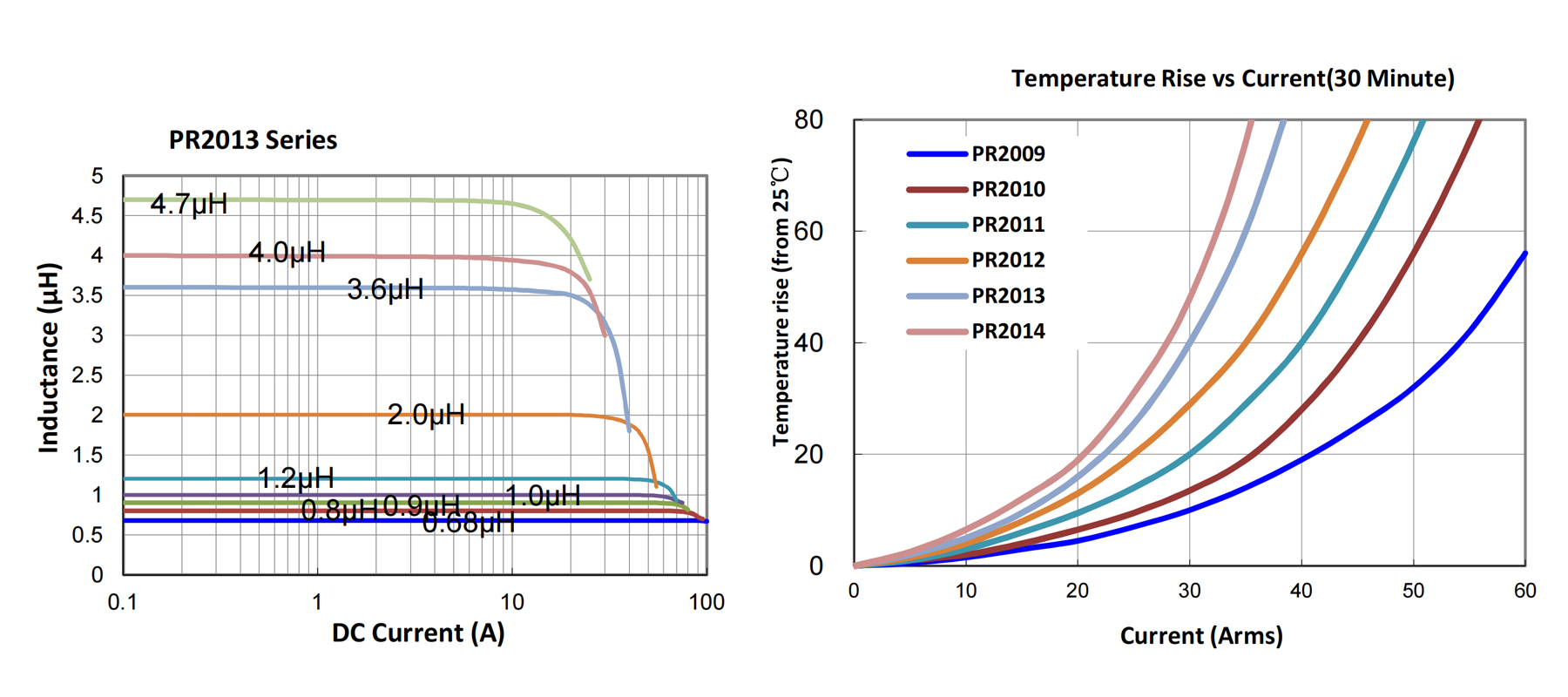

| 電氣特性曲線/Electrical Characteristic Curve | |
 |
