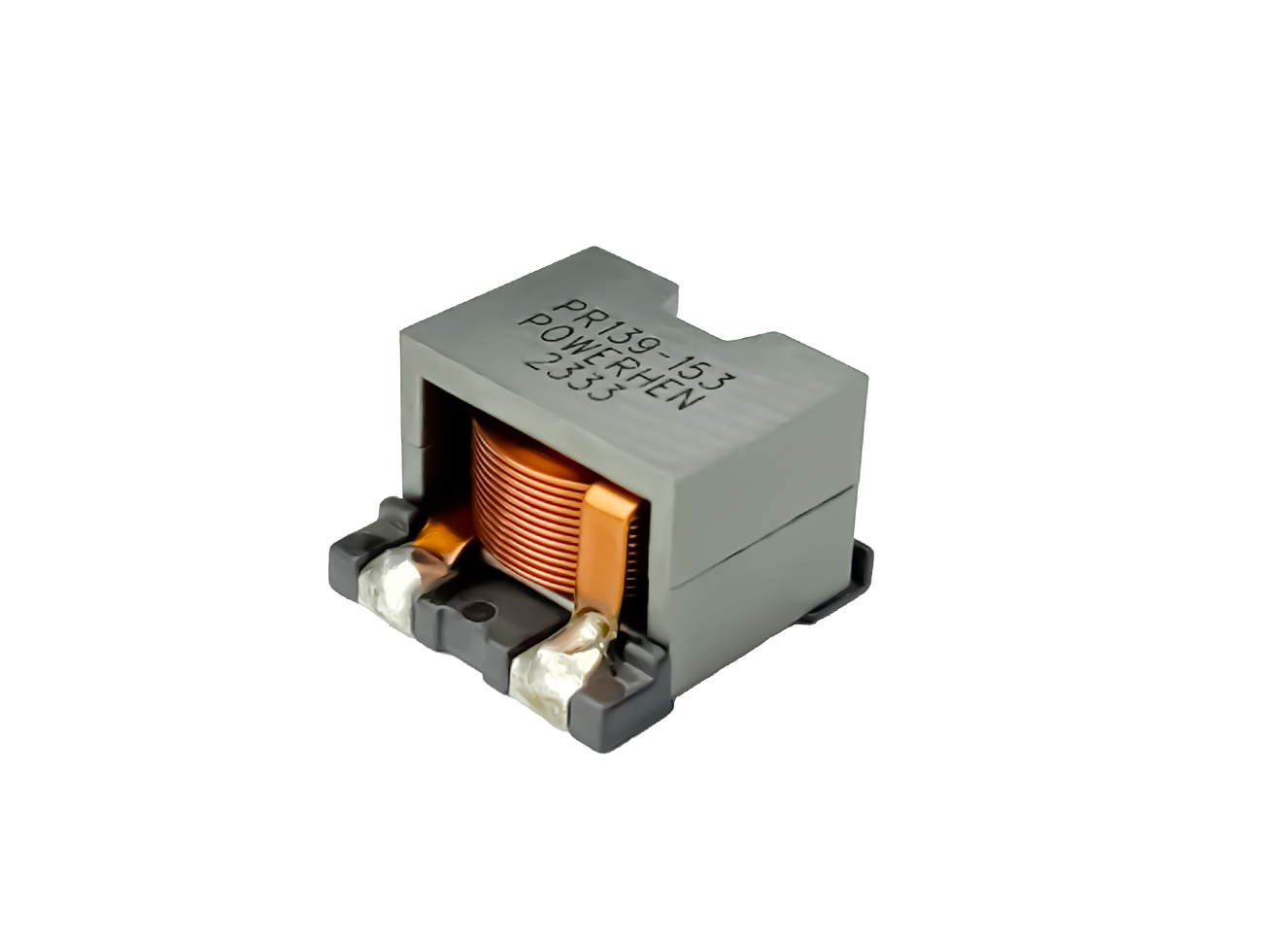

采用扁平線，貼片類型
閉合磁路封裝，低輻射
大電流，低電阻
工作溫度：-40°C~+125°C
卷帶包裝：-40°C~+80°C
耐焊接熱 最多三個40秒回流+260°C，部件在循環之間冷卻至室溫
濕氣敏感度等級(MSL)1 (在<30°C 時的無限車間壽命/85% 相對濕度)
點擊查看
高效DC/DC轉換器
單相、多相降壓轉換器
音頻濾波應用
大電流升壓應用優化
Part number 料號 | Inductance 電感量 μH±10% | DCR 最大直流電阻 mΩ | Isat 直流飽和電流 A | Irms 溫升電流 A | SRF 自諧頻率 MHz | 長度 mm | 寬度 mm | 高度 mm |
| PR139-103KL | 10 | 15 | 12.8 | 9.2 | 26.9 | 12.6±0.3 | 12.85±0.45 | 9 |
| PR139-153KL | 15 | 15 | 8 | 9.2 | 24.3 | 12.6±0.3 | 12.85±0.45 | 9 |
| PR139-223KL | 22 | 23.1 | 6.4 | 7.7 | 20.3 | 12.6±0.3 | 12.85±0.45 | 9 |
| PR139-333KL | 33 | 23.1 | 4.2 | 7.7 | 15.7 | 12.6±0.3 | 12.85±0.45 | 9 |
| PR139-473KL | 47 | 23.1 | 3 | 7.7 | 13.2 | 12.6±0.3 | 12.85±0.45 | 9 |
| 標準品現貨： |  小批量現貨購買 | |||||||
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器； 測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器； 環境溫度 25°C ③ SRF 使用 Agilent 4395A 網絡分析儀和 Agilent 16193A 測試夾具測量。 ④ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。 此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格 | ||||||||

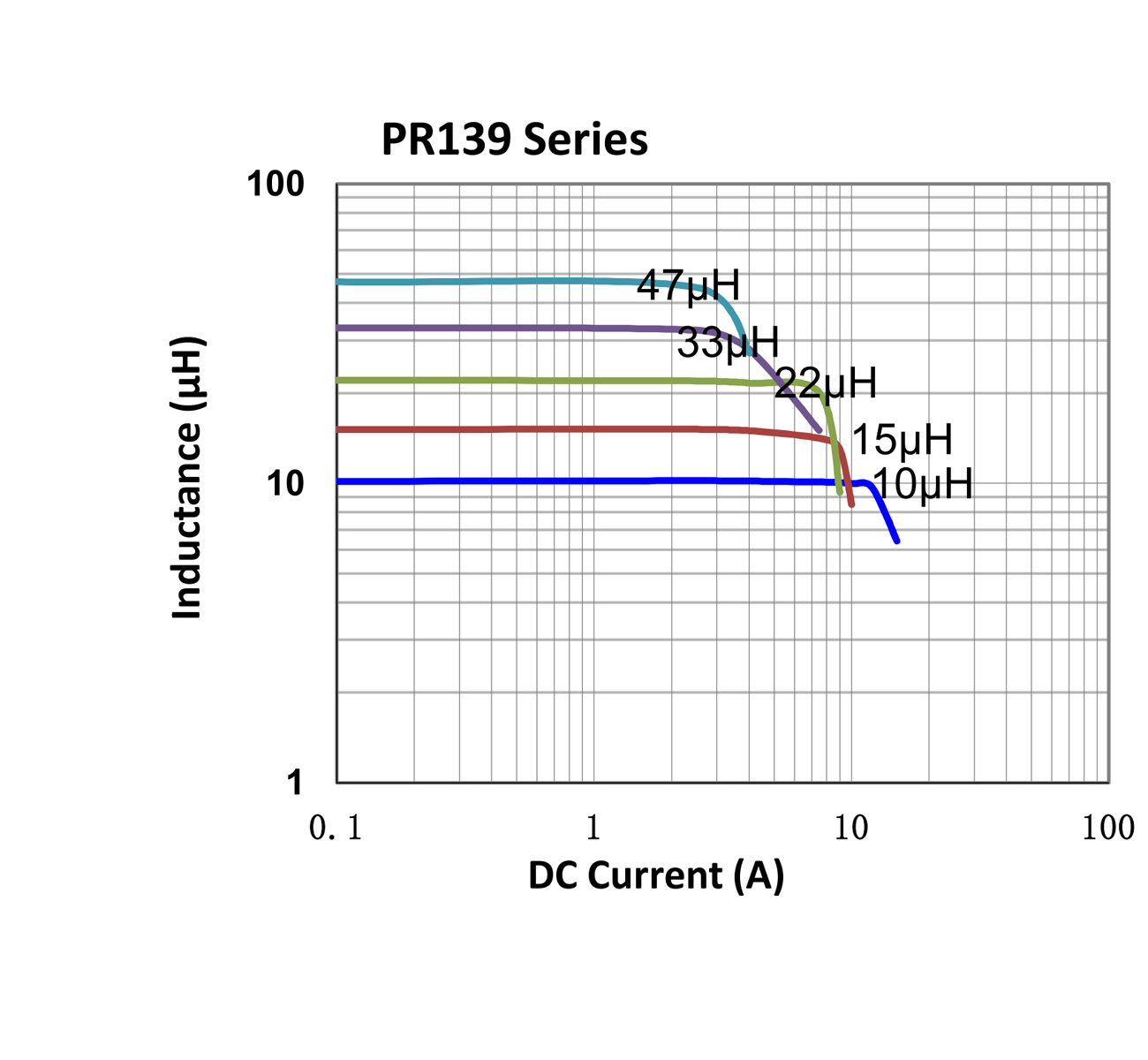

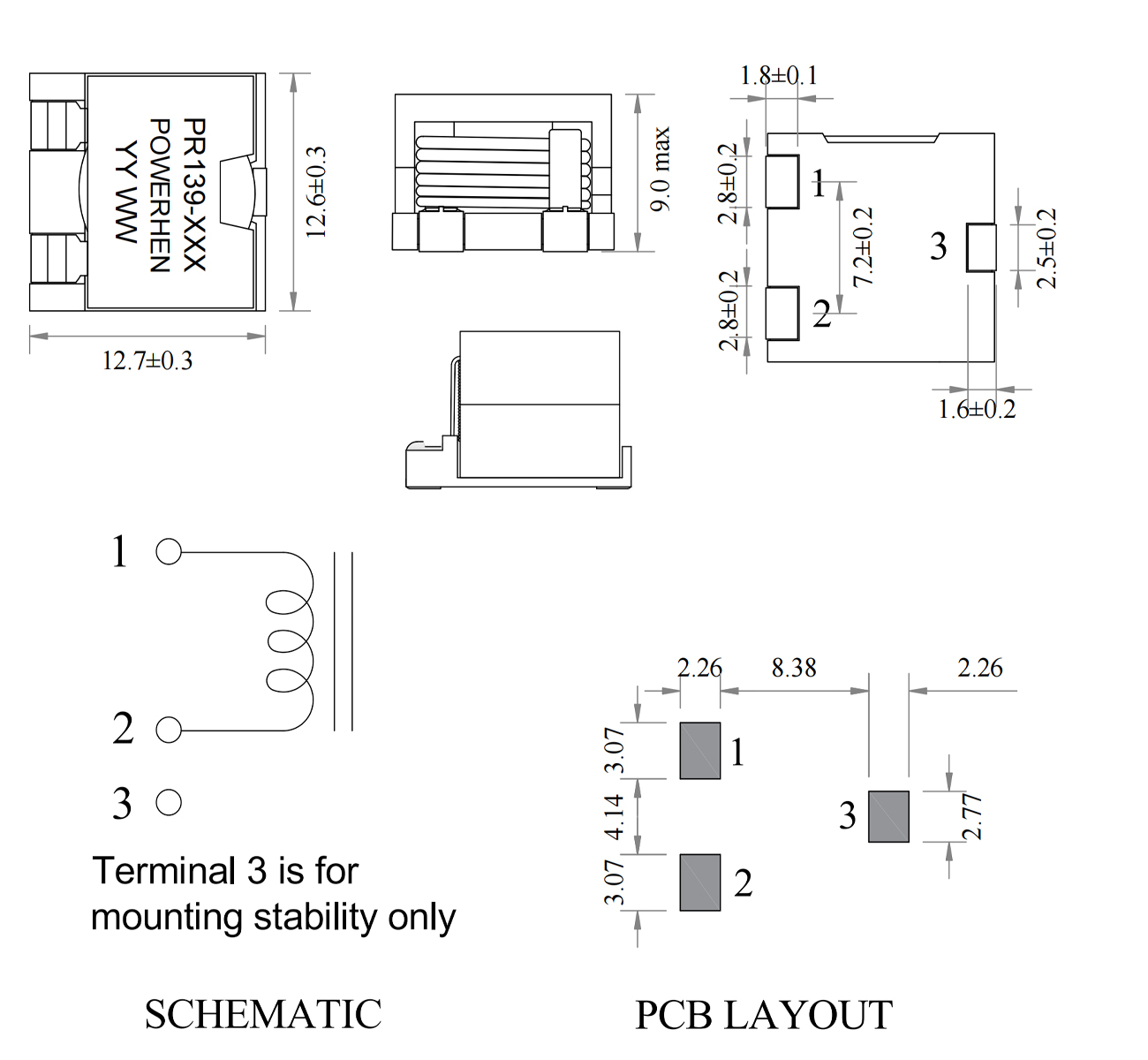

結構尺寸/Dimensions | 電氣特性曲線/Electrical Characteristic Curve |
 |  |
