貼片大電流功率電感

PG189B

采用扁平線，貼片類型

閉合磁路封裝，低輻射

大電流，低電阻

工作溫度：-40°C~+125°C

卷帶包裝：-40°C~+80°C

耐焊接熱最多三個40秒回流+260°C，部件在循環之間冷卻至室溫

濕氣敏感度等級(MSL)1 (在<30°C 時的無限車間壽命/85% 相對濕度)

聯系我們

點擊查看

產品應用

高效DC/DC轉換器

單相、多相降壓轉換器

音頻濾波應用

大電流升壓應用優化

Part number 料號	Inductance 電感量 μH	DCR 最大直流電阻 mΩ	Isat 直流飽和電流 A	Irms 溫升電流 A	SRF 自諧頻率 MHz	長度 mm	寬度 mm	高度 mm
PG189B-821ML	0.82	0.6	42	65.3	85	18.2±0.5	18.3±1.0	8.9±0.3
PG189B-132ML	1.3	1.03	33	47.7	78	18.2±0.5	18.3±1.0	8.9±0.3
PG189B-192ML	1.9	1.32	29	42.1	51	18.2±0.5	18.3±1.0	8.9±0.3
PG189B-262ML	2.6	1.74	21.5	36.8	42	18.2±0.5	18.3±1.0	8.9±0.3
PG189B-352ML	3.5	3.4	20	24.2	38	18.2±0.5	18.3±1.0	8.9±0.3
PG189B-452ML	4.5	3.74	17	23	35	18.2±0.5	18.3±1.0	8.9±0.3
PG189B-562ML	5.6	4.1	16	22.8	28	18.2±0.5	18.3±1.0	8.9±0.3
PG189B-682ML	6.8	4.5	14	22	24	18.2±0.5	18.3±1.0	8.9±0.3
PG189B-103ML	10	7.6	12	16.5	14	18.2±0.5	18.3±1.0	8.9±0.3
標準品現貨：		小批量現貨購買
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器；測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器；環境溫度 25°C ③ SRF 使用 Agilent 4395A 網絡分析儀和 Agilent 16193A 測試夾具測量。 ④ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格

備注

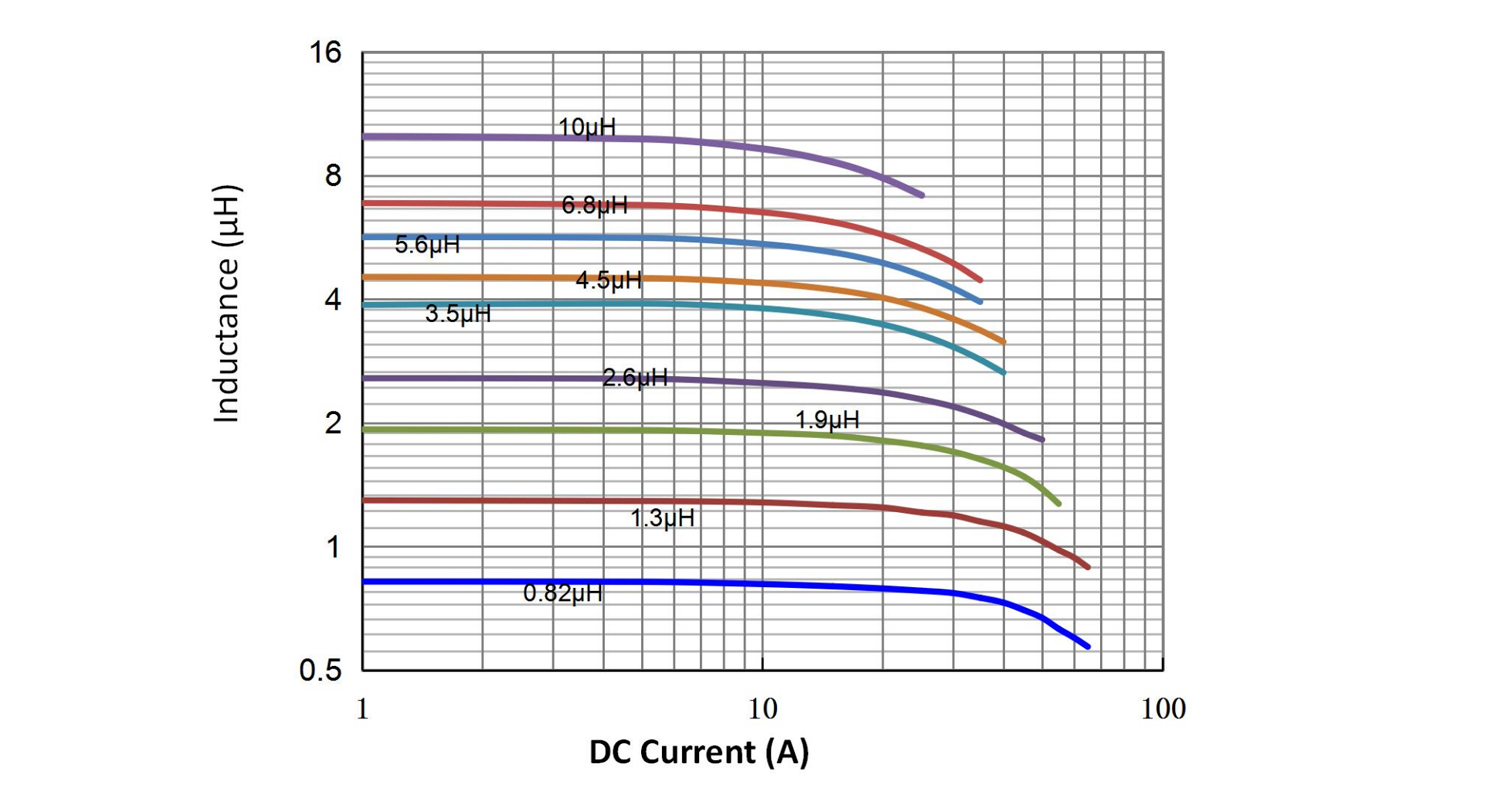

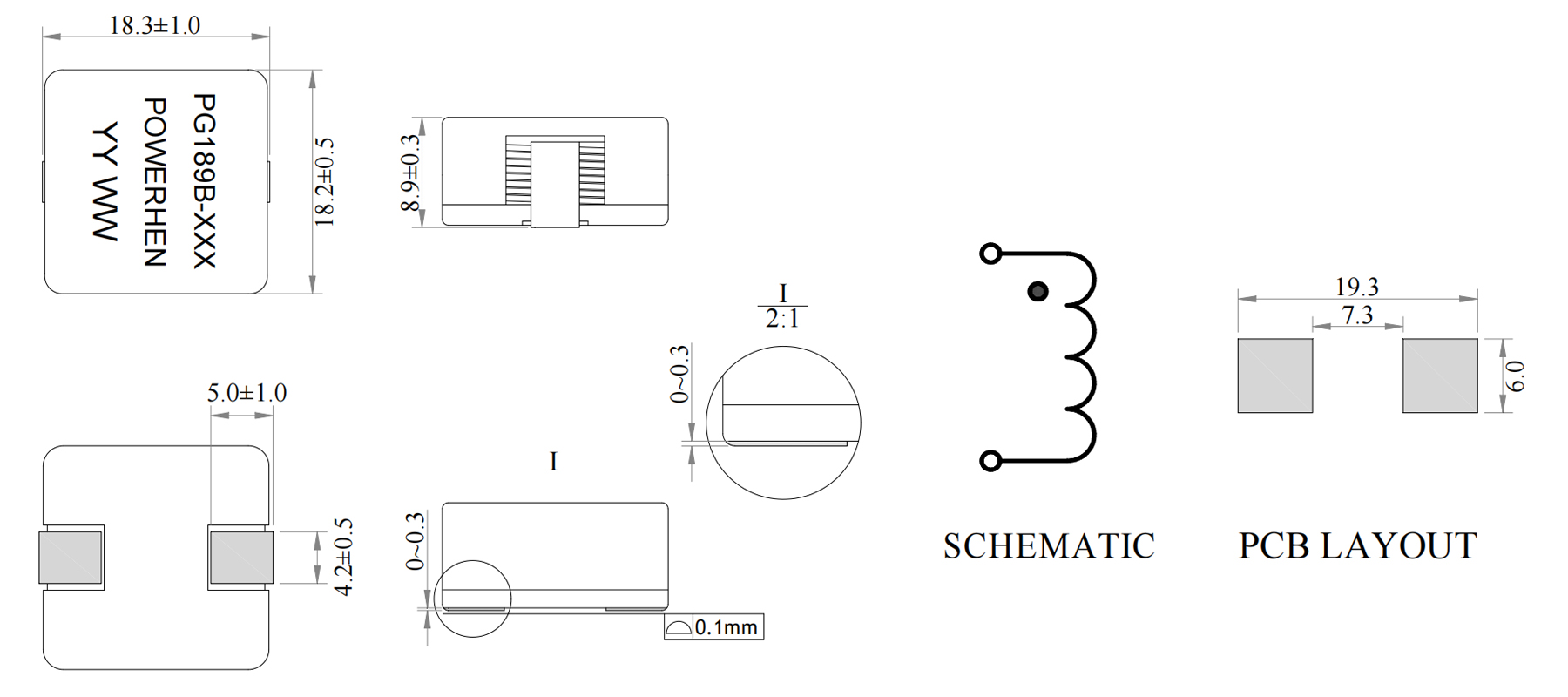

結構尺寸/Dimensions	電氣特性曲線/Electrical Characteristic Curve

僅供參考，不代表絕對最大額定值。
