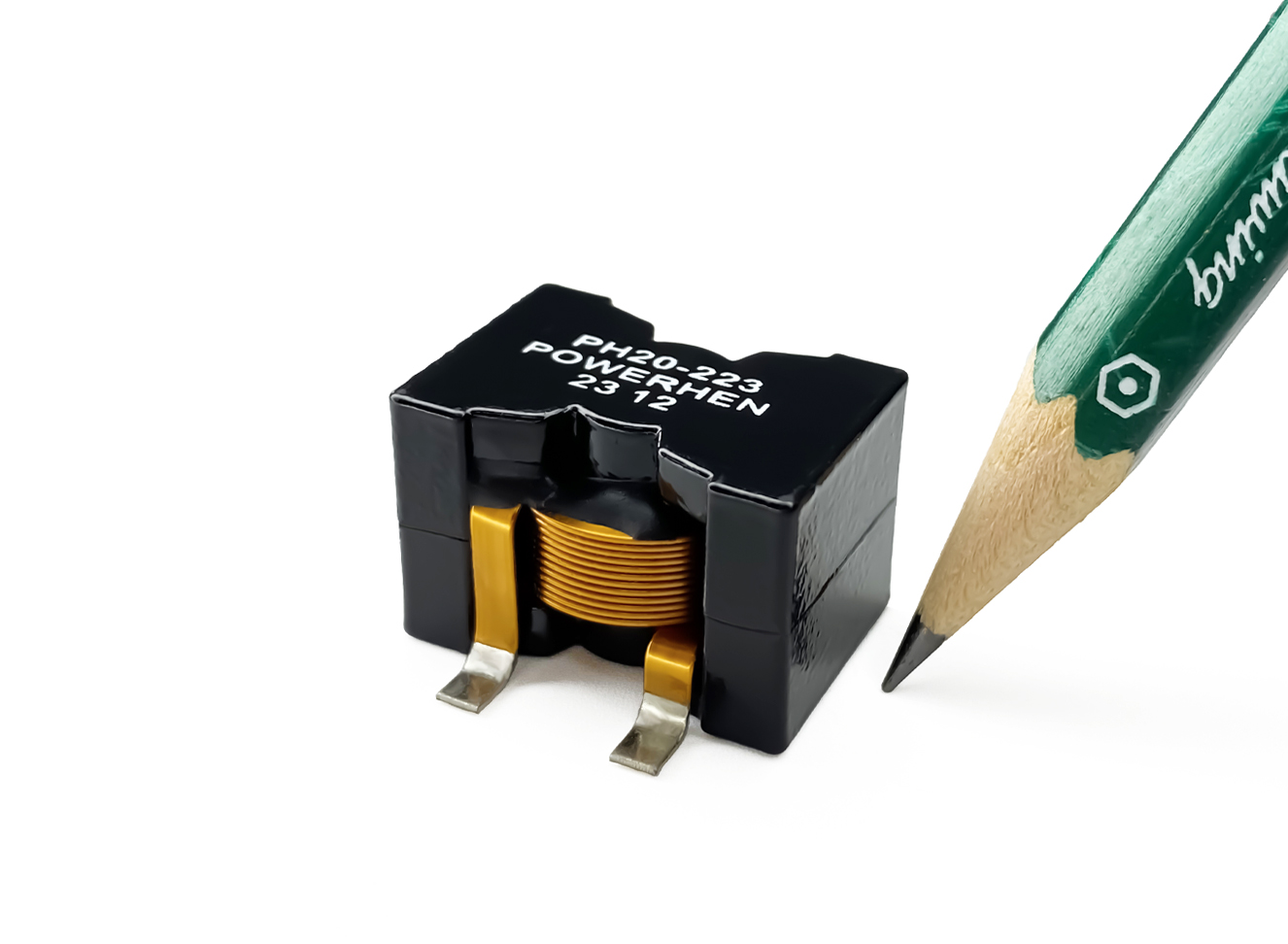

貼片大電流功率電感

PH20

采用扁平線，貼片類型

閉合磁路封裝，低輻射

大電流，低電阻

工作溫度：-40°C~+125°C

卷帶包裝：-40°C~+80°C

耐焊接熱最多三個40秒回流+260°C，部件在循環之間冷卻至室溫

濕氣敏感度等級(MSL)1 (在<30°C 時的無限車間壽命/85% 相對濕度)

聯系我們

點擊查看

產品應用

高效DC/DC轉換器

單相、多相降壓轉換器

音頻濾波應用

大電流升壓應用優化

Part number 料號	Inductance 電感量 μH±10%	DCR 最大直流電阻 mΩ	Isat 直流飽和電流 A	Irms 溫升電流 A	SRF 自諧頻率 MHz	長度 mm	寬度 mm	高度 mm
PH20-701KL	0.7	0.92	70	32	65	21.8	21.5	14.5
PH20-142KL	1.4	1.27	57	31.5	52	21.8	21.5	14.5
PH20-222KL	2.2	1.65	49	28	32	21.8	21.5	14.5
PH20-312KL	3.1	2.3	42	26	29	21.8	21.5	14.5
PH20-422KL	4.2	3.35	34	24	24	21.8	21.5	14.5
PH20-552KL	5.5	4.4	28	22	21	21.8	21.5	14.5
PH20-702KL	7	6.18	26	21	18	21.8	21.5	14.5
PH20-862KL	8.6	7.91	22	17	14	21.8	21.5	14.5
PH20-103KL	10	8.76	21	16	13	21.8	21.5	14.5
PH20-153KL	15	9.57	19	14	12.8	21.8	21.5	14.5
PH20-223KL	22	11.72	13	12.5	12.5	21.8	21.5	14.5
PH20-333KL	33	12.55	9	12	12	21.8	21.5	14.5
PH20-473KL	47	13.42	6.8	12	10	21.8	21.5	14.5
標準品現貨：		小批量現貨購買
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器；測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器；環境溫度 25°C ③ SRF 使用 Agilent 4395A 網絡分析儀和 Agilent 16193A 測試夾具測量。 ④ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格

備注

結構尺寸/Dimensions	電氣特性曲線/Electrical Characteristic Curve

僅供參考，不代表絕對最大額定值。
