采用扁平線，貼片類型
閉合磁路封裝，低輻射
大電流，低電阻
工作溫度：-40°C~+125°C
卷帶包裝：-40°C~+80°C
耐焊接熱 最多三個40秒回流+260°C，部件在循環之間冷卻至室溫
濕氣敏感度等級(MSL)1 (在<30°C 時的無限車間壽命/85% 相對濕度)
點擊查看
高效DC/DC轉換器
單相、多相降壓轉換器
音頻濾波應用
大電流升壓應用優化
Part number 料號 | Inductance 電感量 μH | DCR 最大直流電阻 mΩ | Isat 直流飽和電流 A | Irms 溫升電流 A | SRF 自諧頻率 MHz | 長度 mm | 寬度 mm | 高度 mm |
| PG189A-562ML | 5.6 | 3.1 | 4.5 | 22.6 | 26 | 18.2±0.5 | 18.3±1.0 | 8.9±0.3 |
| PG189A-762ML | 7.6 | 4.13 | 5 | 17.8 | 20 | 18.2±0.5 | 18.3±1.0 | 8.9±0.3 |
| PG189A-103ML | 10 | 7.6 | 6 | 14.6 | 16 | 18.2±0.5 | 18.3±1.0 | 8.9±0.3 |
| PG189A-153ML | 15 | 9.9 | 5.1 | 12.5 | 14 | 18.2±0.5 | 18.3±1.0 | 8.9±0.3 |
| PG189A-223ML | 22 | 16 | 4.5 | 11 | 10.5 | 18.2±0.5 | 18.3±1.0 | 8.9±0.3 |
| PG189A-333ML | 33 | 23.87 | 6 | 7.1 | 9.5 | 18.2±0.5 | 18.3±1.0 | 8.9±0.3 |
| PG189A-473ML | 47 | 36.8 | 6.95 | 6.1 | 7.5 | 18.2±0.5 | 18.3±1.0 | 8.9±0.3 |
| 標準品現貨： |  小批量現貨購買 | |||||||
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器； 測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器； 環境溫度 25°C ③ SRF 使用 Agilent 4395A 網絡分析儀和 Agilent 16193A 測試夾具測量。 ④ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。 此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格 | ||||||||

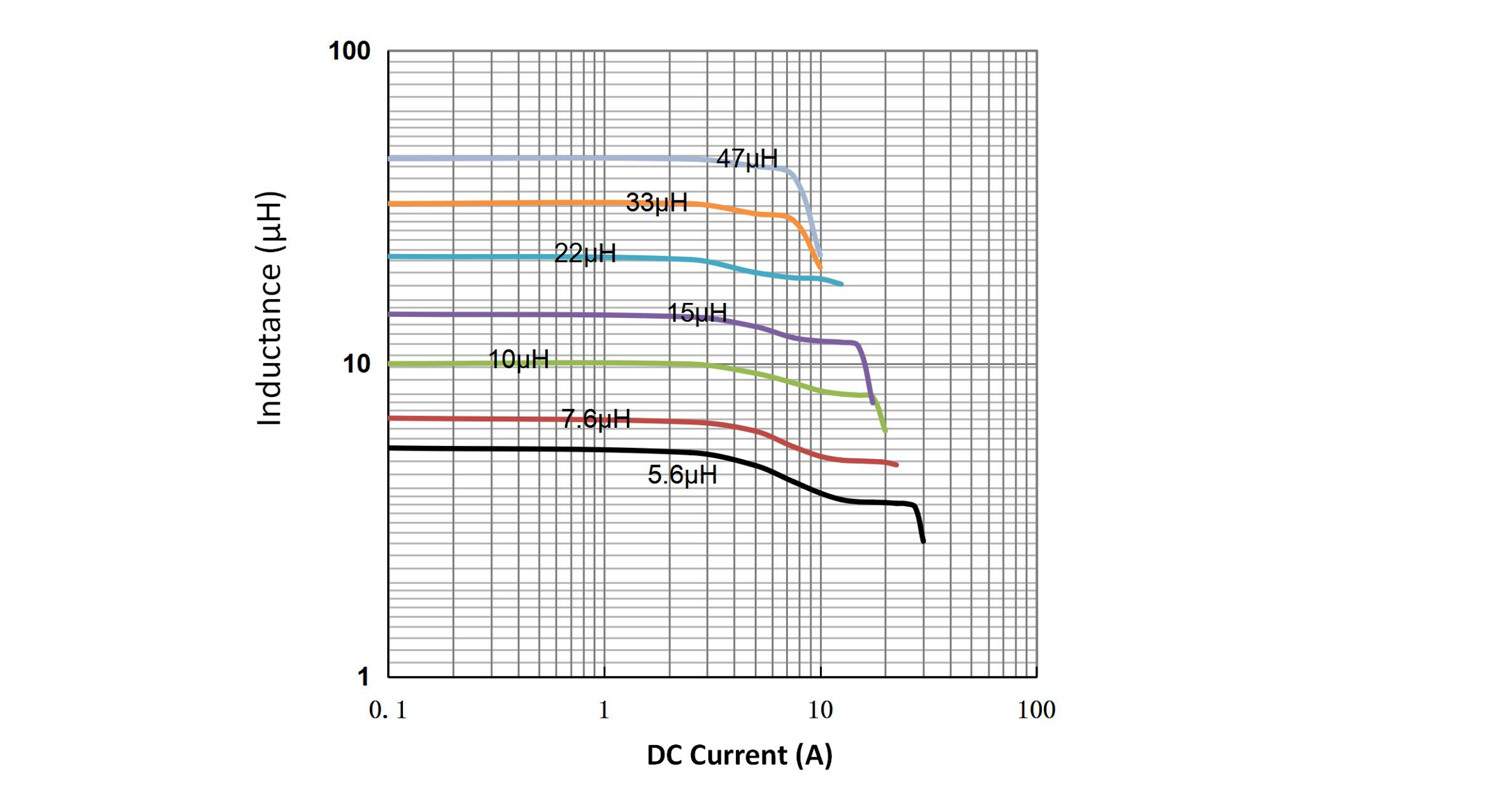

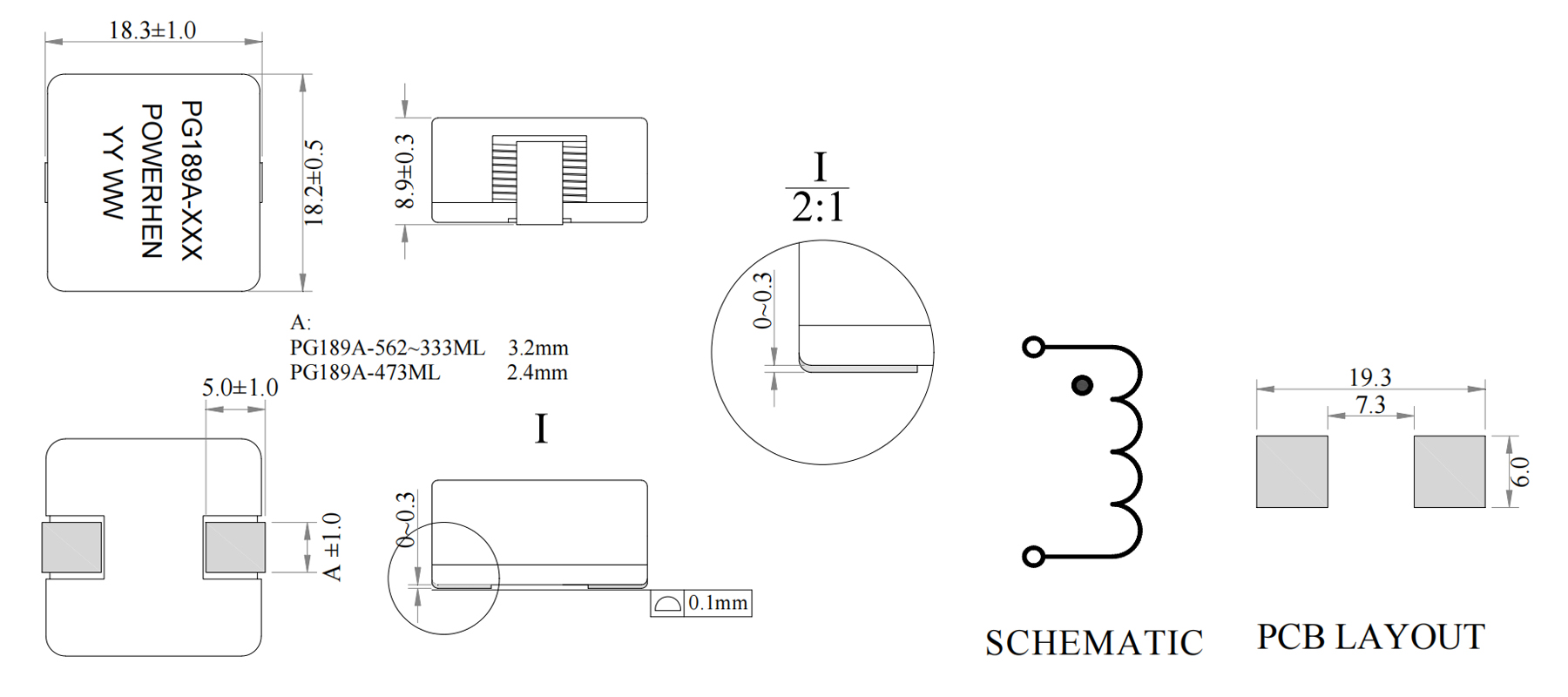

| 結構尺寸/Dimensions | 電氣特性曲線/Electrical Characteristic Curve |
 |  |
