1.采用扁平線，貼片類型
2.閉合磁路封裝，低輻射
3.大電流，低電阻
4.工作溫度：-40°C~+125°C
5.卷帶包裝：-40°C~+80°C
6.耐焊接熱 最多三個40秒回流+260°C，部件在循環之間冷卻至室溫
7.濕氣敏感度等級(MSL)1 (在<30°C 時的無限車間壽命/85% 相對濕度)
點擊查看
高效DC/DC轉換器
單相、多相降壓轉換器
音頻濾波應用
大電流升壓應用優化
Part number 料號 | Inductance 電感量 μH | DCR 最大直流電阻 mΩ | Isat 直流飽和電流 A | Irms 溫升電流 A | SRF 自諧頻率 MHz | 長度 mm | 寬度 mm | 高度 mm |
| PG73-131ML | 0.13 | 1 | 16 | 21 | 400 | 6.9±0.3 | 7.0±0.3 | 3.0±0.3 |
| PG73-241ML | 0.24 | 2 | 18 | 16 | 220 | 6.9±0.3 | 7.0±0.3 | 3.0±0.3 |
| PG73-521ML | 0.52 | 4.07 | 8.5 | 13 | 140 | 6.9±0.3 | 7.0±0.3 | 3.0±0.3 |
| PG73-951ML | 0.95 | 6.8 | 6 | 11.5 | 90 | 6.9±0.3 | 7.0±0.3 | 3.0±0.3 |
| PG73-112ML | 1.1 | 9.5 | 7.5 | 8.5 | 84 | 6.9±0.3 | 7.0±0.3 | 3.0±0.3 |
| PG73-152ML | 1.5 | 14 | 8 | 6.8 | 80 | 6.9±0.3 | 7.0±0.3 | 3.0±0.3 |
| PG73-202ML | 2 | 15.6 | 5 | 6.2 | 58 | 6.9±0.3 | 7.0±0.3 | 3.0±0.3 |
| 標準品現貨： |  小批量現貨購買 | |||||||
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器； 測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器； 環境溫度 25°C ③ SRF 使用 Agilent 4395A 網絡分析儀和 Agilent 16193A 測試夾具測量。 ④ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。 此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格 | ||||||||

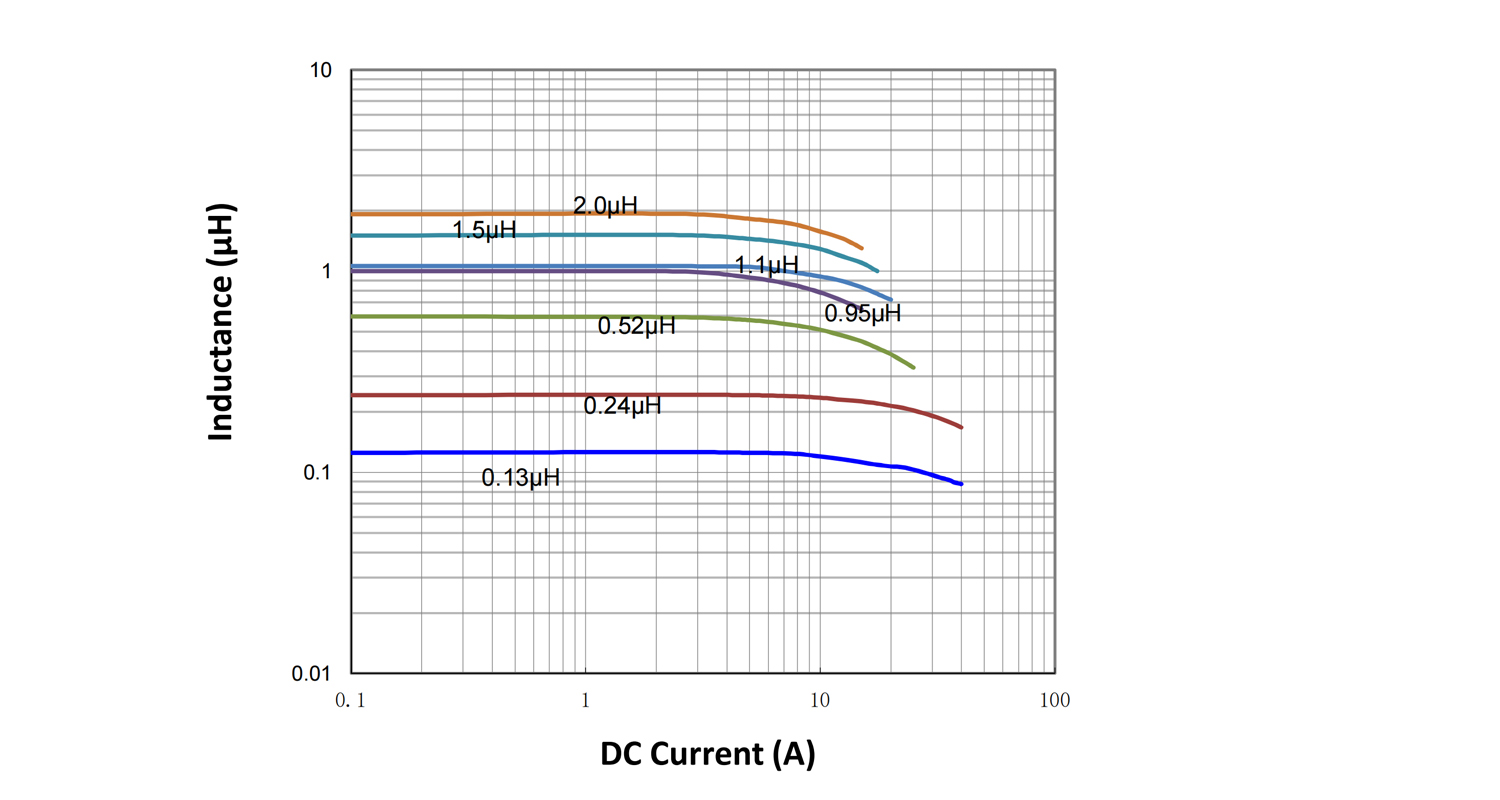

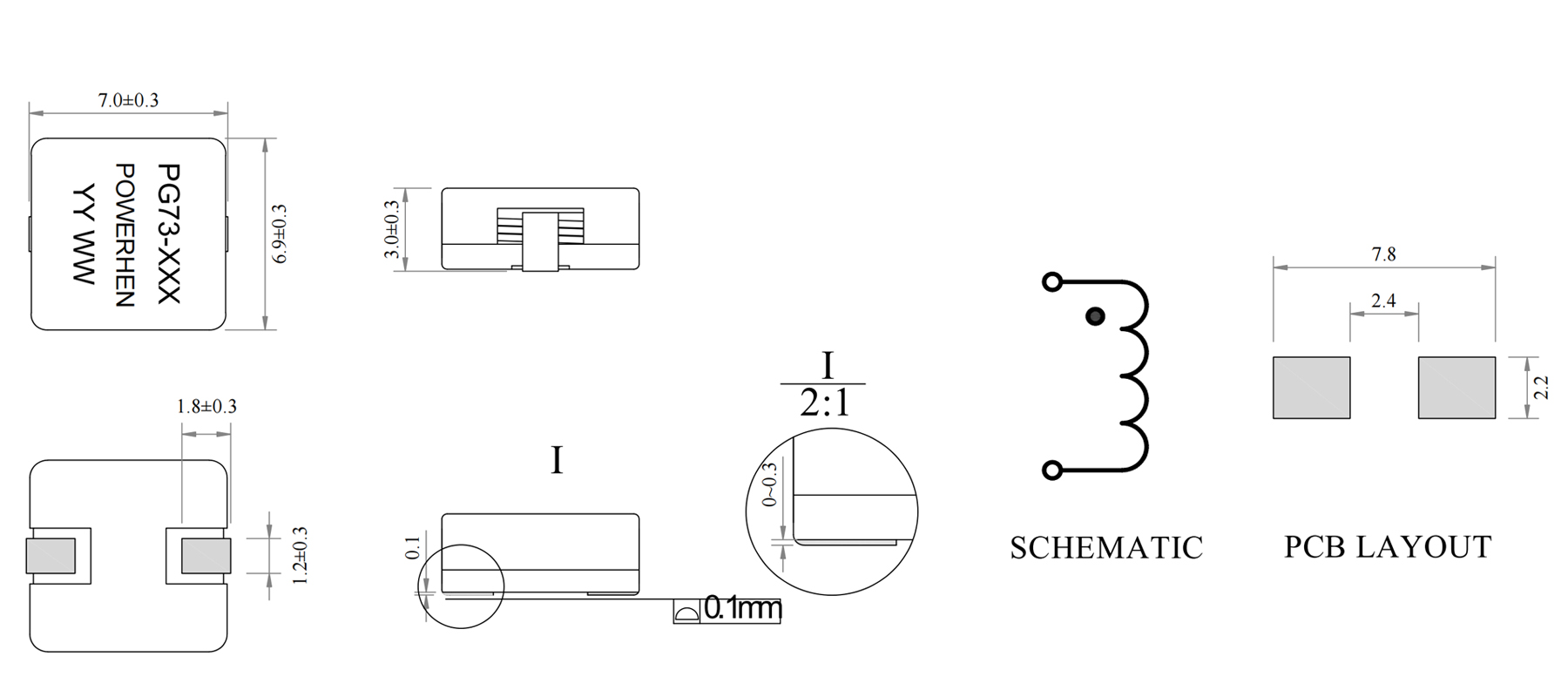

結構尺寸/Dimensions | 電氣特性曲線/Electrical Characteristic Curv |
 |  |
