扁平繞組提供極低的直流和交流電阻
閉合磁路封裝，低輻射
低損耗鐵氧體磁芯提供平坦的 L 與 I
工作溫度：-40℃~+125℃
通孔 （TH） 安裝，用于堅固的電路板連接
濕氣敏感度等級 (MSL) 1（在 <30°C 時的無限車間壽命/ 85% 相對濕度）
點擊查看
高效 DC/DC 轉換器
單相、多相降壓轉換器
音頻濾波應用
大電流升壓應用優化
Part number 料號 | Inductance 電感量 μH±10% | DCR 最大直流電阻 mΩ | Isat 直流飽和電流 A | Irms 溫升電流 A | SRF 自諧頻率 MHz | 長度 mm | 寬度 mm | 高度 mm |
| PD3521-152KE | 1.5 | 0.4 | 120 | 89 | 37 | 35.5±0.5 | 21.5 | 33.5±1.0 |
| PD3521-222KE | 2.2 | 0.4 | 104 | 89 | 35 | 35.5±0.5 | 21.5 | 33.5±1.0 |
| PD3521-332KE | 3.3 | 0.4 | 82 | 89 | 25 | 35.5±0.5 | 21.5 | 33.5±1.0 |
| 標準品現貨： |  小批量現貨購買 | |||||||
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器；測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器；環境溫度 25°C ③ SRF 使用 Agilent 4395A 網絡分析儀和Agilent 16193A測試夾具測量。 ④ 直流電流在25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格 | ||||||||

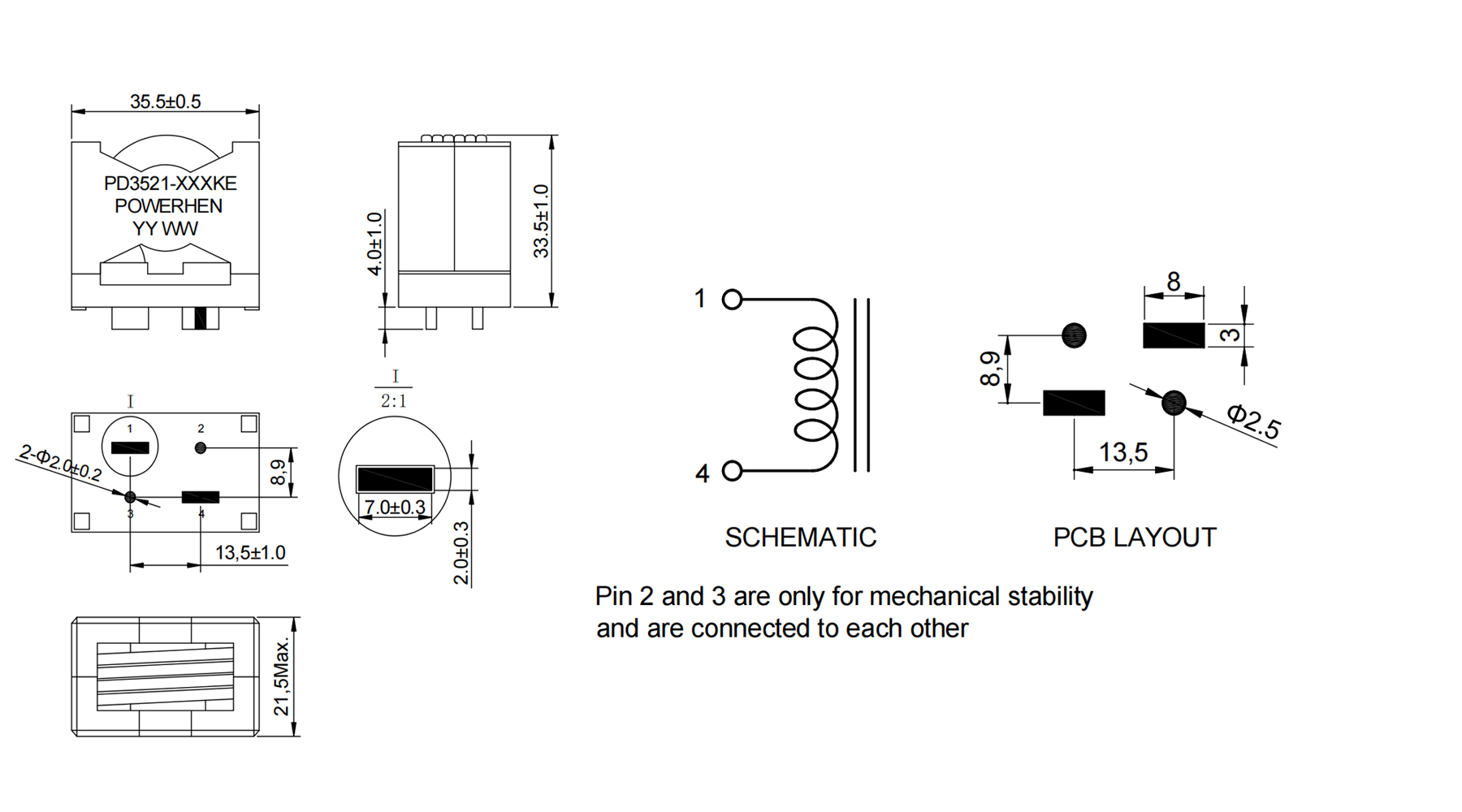

| 結構尺寸/Dimensions | |
 | |

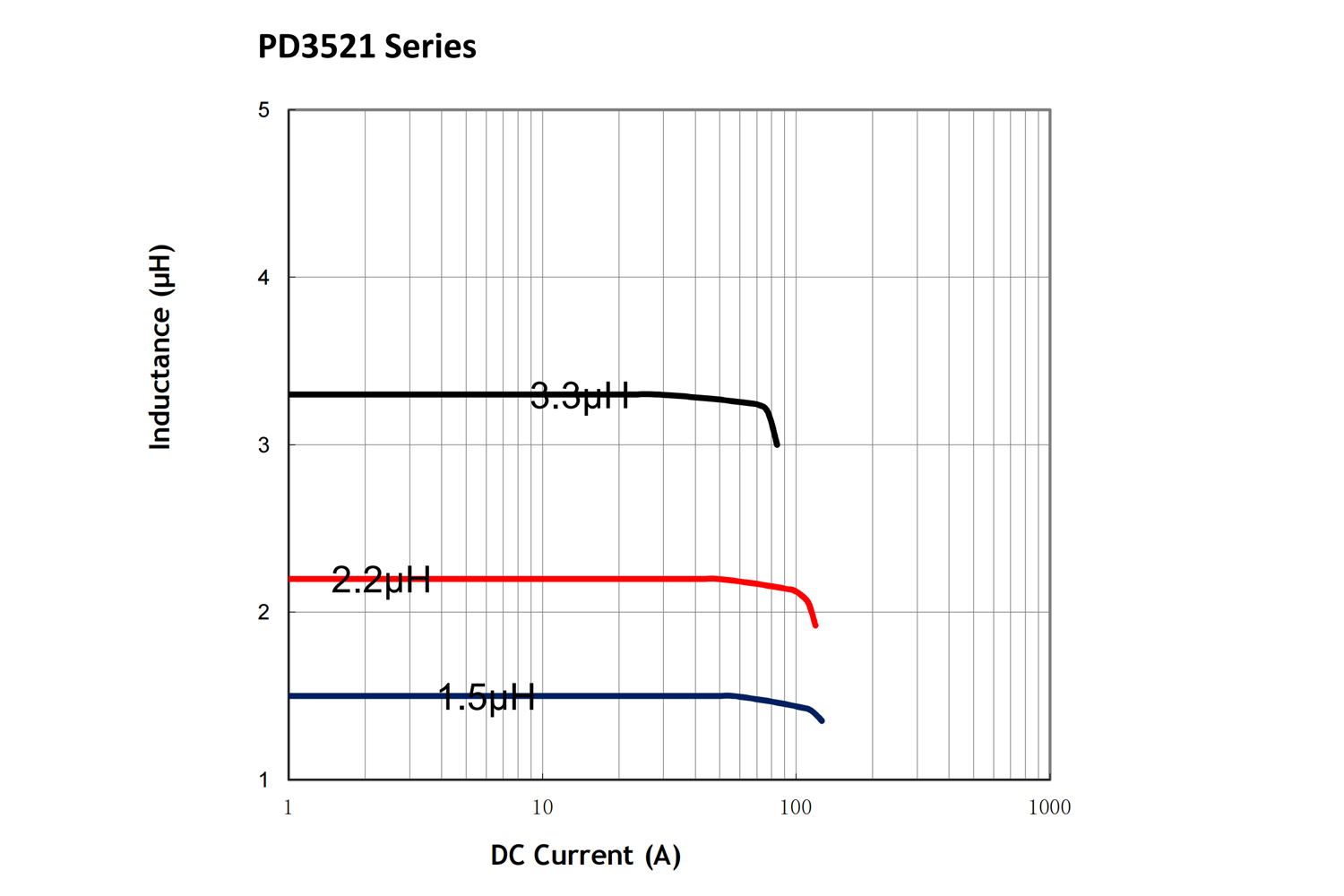

| 電氣特性曲線/Electrical Characteristic Curve | |
 |
