采用扁平線，貼片類型
閉合磁路封裝，低輻射
大電流，低電阻
工作溫度：-40°C~+125°C
卷帶包裝：-40°C~+80°C
耐焊接熱 最多三個40秒回流+260°C，部件在循環之間冷卻至室溫
濕氣敏感度等級(MSL)1 (在<30°C 時的無限車間壽命/85% 相對濕度)
點擊查看
高效DC/DC轉換器
單相、多相降壓轉換器
音頻濾波應用
大電流升壓應用優化
Part number 料號 | Inductance 電感量 μH±10% | DCR 最大直流電阻 mΩ | Isat 直流飽和電流 A | Irms 溫升電流 A | SRF 自諧頻率 MHz | 長度 mm | 寬度 mm | 高度 mm |
| PR136-331KL | 0.33 | 0.85 | 36 | 16.9 | 200 | 12.6±0.3 | 12.85±0.3 | 5.45±0.35 |
| PR136-651KL | 0.65 | 0.85 | 23 | 16.9 | 160 | 12.6±0.3 | 12.85±0.3 | 5.45±0.35 |
| PR136-102KL | 1 | 2.6 | 32 | 13 | 75 | 12.6±0.3 | 12.85±0.3 | 5.45±0.35 |
| PR136-182KL | 1.8 | 2.6 | 17 | 13 | 50 | 12.6±0.3 | 12.85±0.3 | 5.45±0.35 |
| PR136-272KL | 2.7 | 2.6 | 12 | 13 | 42 | 12.6±0.3 | 12.85±0.3 | 5.45±0.35 |
| PR136-402KL | 4 | 6.05 | 11 | 9.4 | 34 | 12.6±0.3 | 12.85±0.3 | 5.45±0.35 |
| PR136-472KL | 4.7 | 6.05 | 9.5 | 9.4 | 32 | 12.6±0.3 | 12.85±0.3 | 5.45±0.35 |
| PR136-602KL | 6 | 6.05 | 8 | 9.4 | 28 | 12.6±0.3 | 12.85±0.3 | 5.45±0.35 |
| PR136-802KL | 8 | 10.8 | 7.5 | 7.6 | 26 | 12.6±0.3 | 12.85±0.3 | 5.45±0.35 |
| PR136-103KL | 10 | 10.8 | 6.2 | 7.2 | 24 | 12.6±0.3 | 12.85±0.3 | 5.45±0.35 |
| 標準品現貨： |  小批量現貨購買 | |||||||
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器； 測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器； 環境溫度 25°C ③ SRF 使用 Agilent 4395A 網絡分析儀和 Agilent 16193A 測試夾具測量。 ④ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。 此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格 | ||||||||

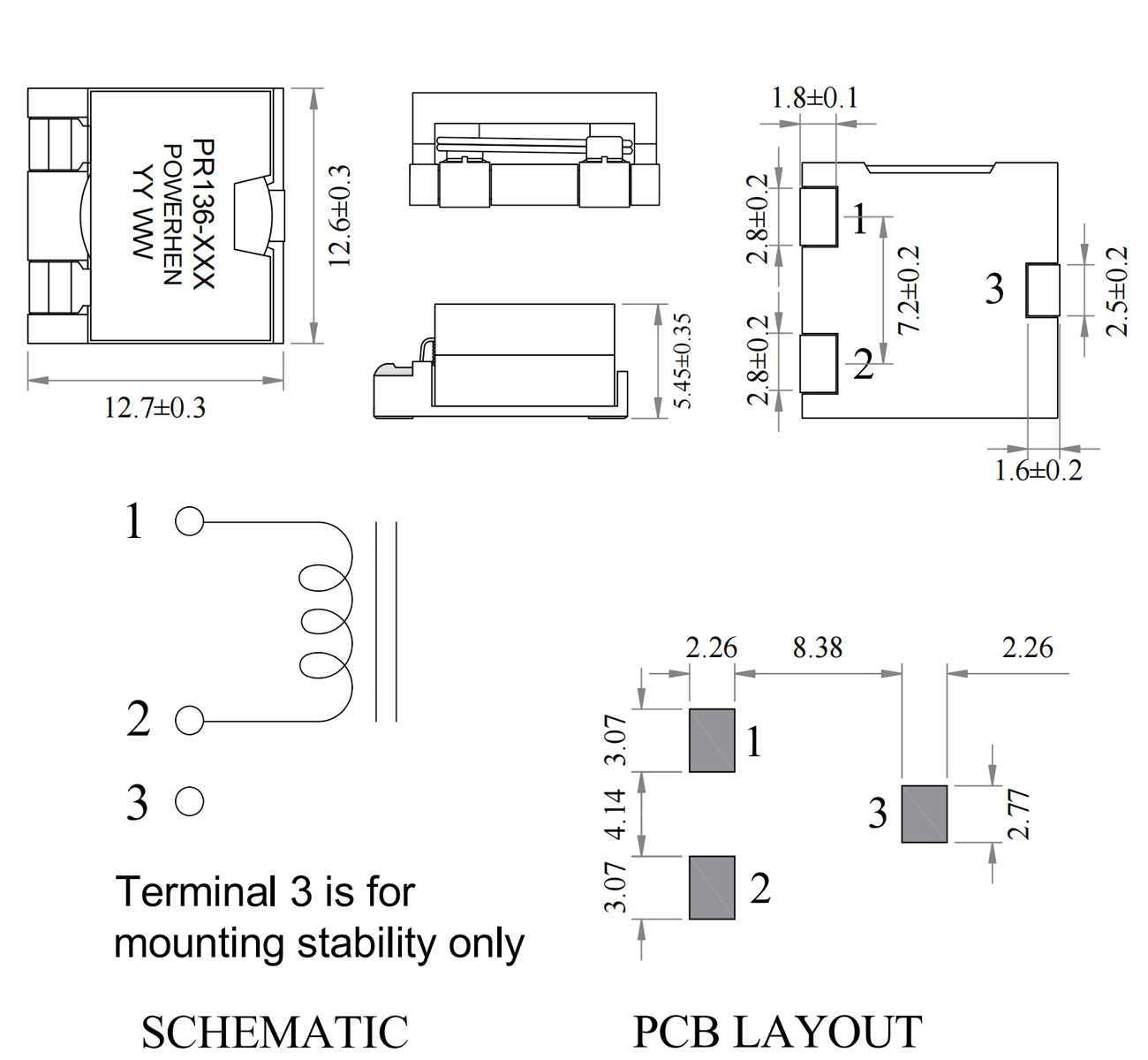

| 結構尺寸/Dimensions | 電氣特性曲線/Electrical Characteristic Curve |
 |  |
