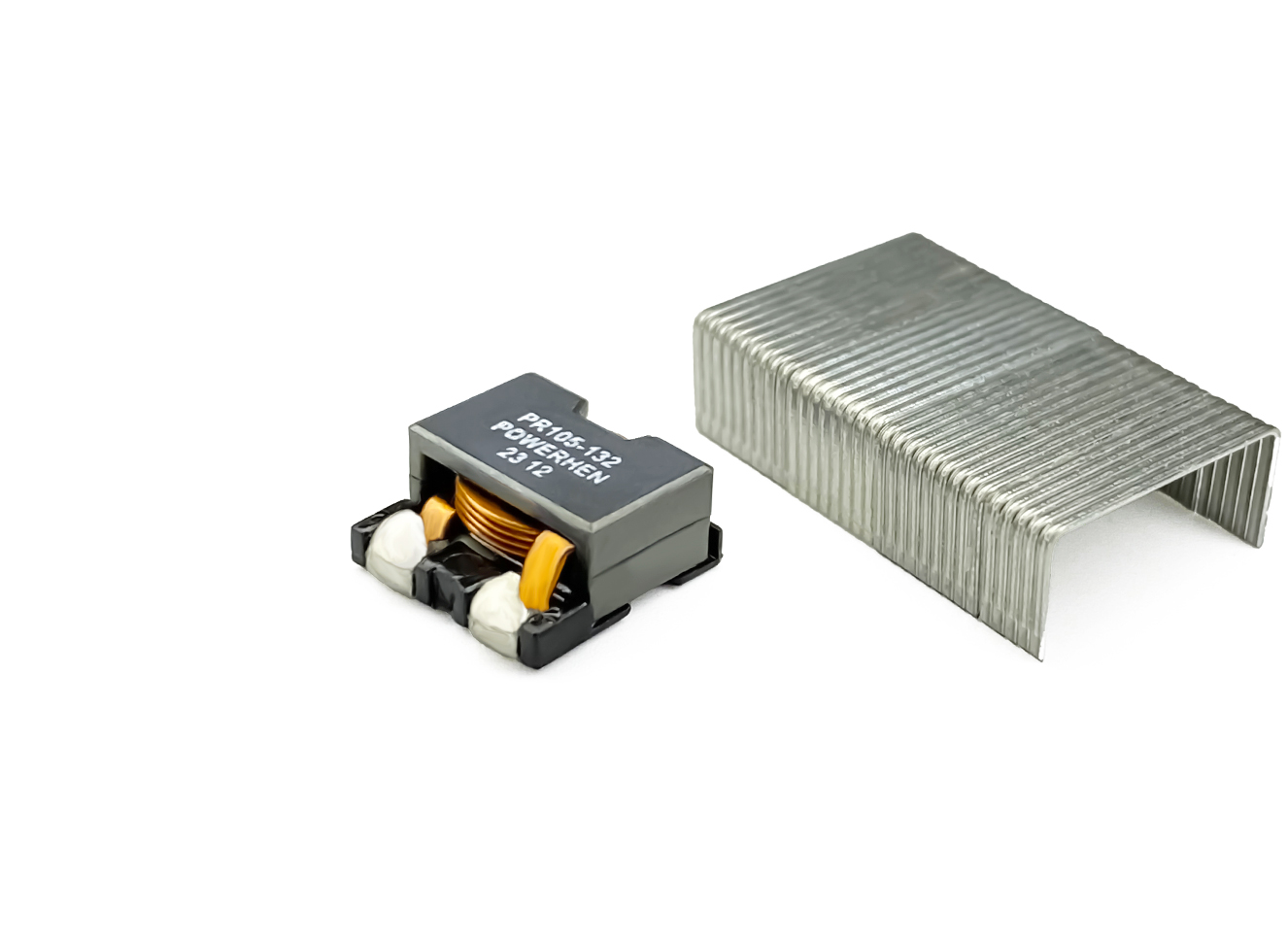

貼片大電流功率電感

PR105

采用扁平線，貼片類型

閉合磁路封裝，低輻射

大電流，低電阻

工作溫度：-40°C~+125°C

卷帶包裝：-40°C~+80°C

耐焊接熱最多三個40秒回流+260°C，部件在循環之間冷卻至室溫

濕氣敏感度等級(MSL)1 (在<30°C 時的無限車間壽命/85% 相對濕度)

聯系我們

點擊查看

產品應用

高效DC/DC轉換器

單相、多相降壓轉換器

音頻濾波應用

大電流升壓應用優化

Part number 料號	Inductance 電感量 μH±10%	DCR 最大直流電阻 mΩ	Isat 直流飽和電流 A	Irms 溫升電流 A	SRF 自諧頻率 MHz	長度 mm	寬度 mm	高度 mm
PR105-361KL	0.36	1.6	30.5	21	120	10.15±0.3	10.25±1.0	5.2
PR105-801KL	0.8	2.38	17	19.6	100	10.15±0.3	10.25±1.0	5.2
PR105-102KL	1	3.8	21	16.3	95	10.15±0.3	10.25±1.0	5.2
PR105-122KL	1.2	6.9	21.6	12	91	10.15±0.3	10.25±1.0	5.2
PR105-132KL	1.3	4.85	18.8	13.6	81	10.15±0.3	10.25±1.0	5.2
PR105-152KL	1.5	9.6	20	11	75	10.15±0.3	10.25±1.0	5.2
PR105-182KL	1.8	6.9	16	12	70	10.15±0.3	10.25±1.0	5.2
PR105-202KL	2	11.5	16.2	9.8	65	10.15±0.3	10.25±1.0	5.2
PR105-222KL	2.2	4.85	11	13.6	58	10.15±0.3	10.25±1.0	5.2
PR105-252KL	2.5	9.6	13.8	11	55	10.15±0.3	10.25±1.0	5.2
PR105-322KL	3.2	6.9	9	12	53	10.15±0.3	10.25±1.0	5.2
PR105-402KL	4	16.8	9.6	8.1	47	10.15±0.3	10.25±1.0	5.2
PR105-432KL	4.3	9.6	8.2	11	44	10.15±0.3	10.25±1.0	5.2
PR105-572KL	5.7	22	8.4	5.4	35	10.15±0.3	10.25±1.0	5.2
標準品現貨：		小批量現貨購買
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器；測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器；環境溫度 25°C ③ SRF 使用 Agilent 4395A 網絡分析儀和 Agilent 16193A 測試夾具測量。 ④ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格

備注

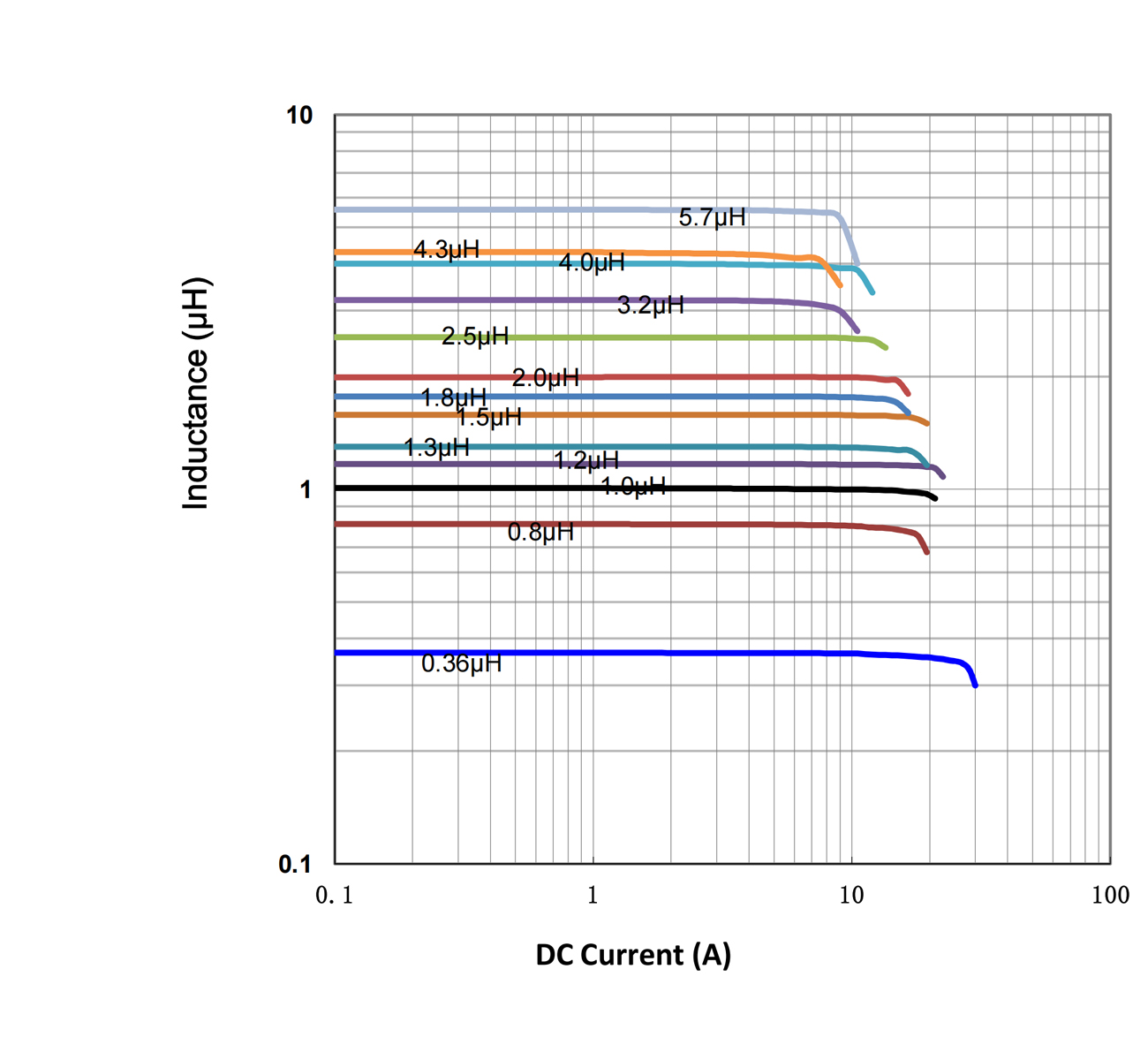

結構尺寸/Dimensions	電氣特性曲線/Electrical Characteristic Curv

僅供參考，不代表絕對最大額定值。
