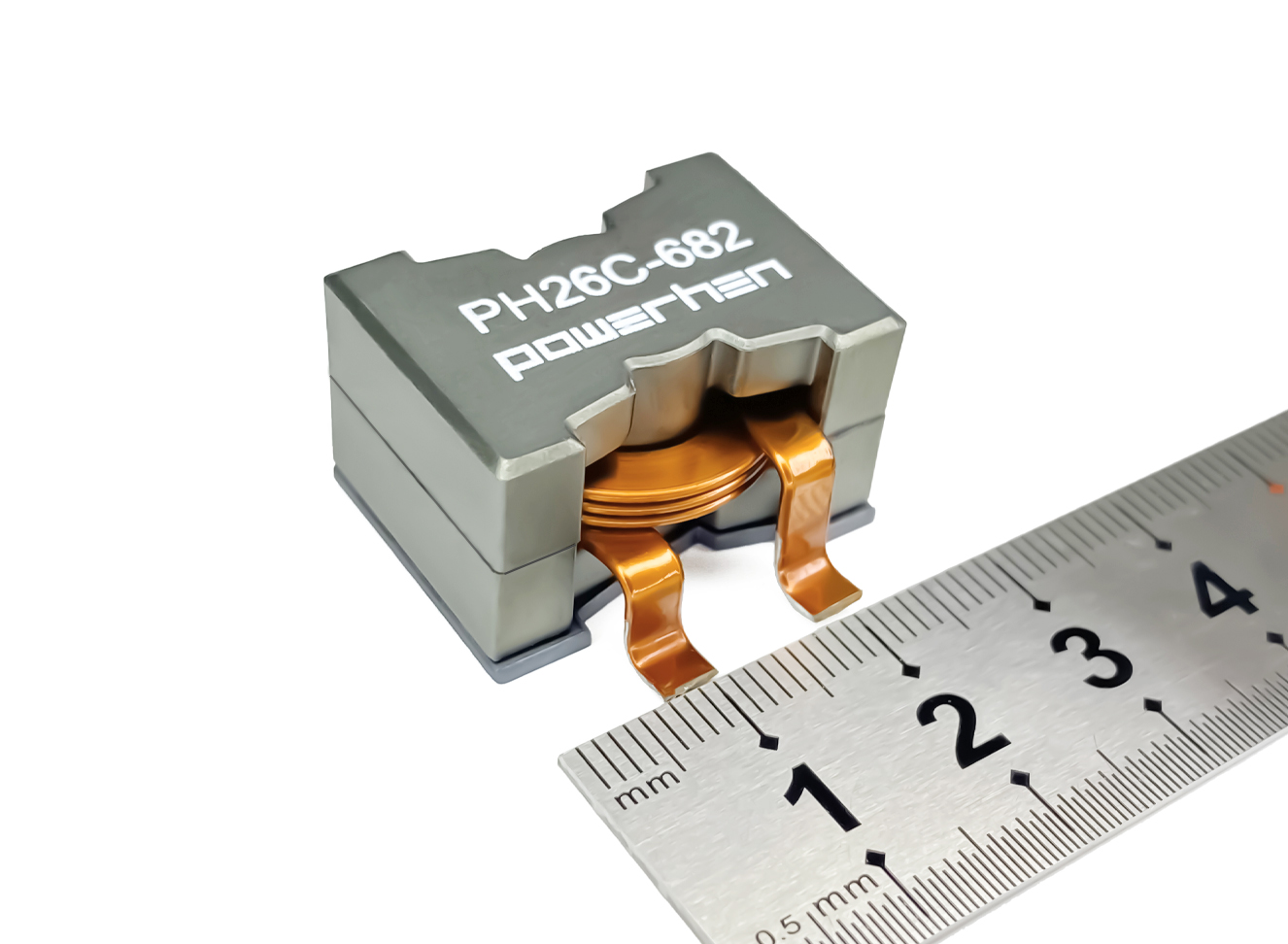

貼片大電流功率電感

PH26C

采用扁平線，貼片類型

閉合磁路封裝，低輻射

大電流，低電阻

工作溫度：-40°C~+125°C

卷帶包裝：-40°C~+80°C

耐焊接熱最多三個40秒回流+260°C，部件在循環之間冷卻至室溫

濕氣敏感度等級(MSL)1 (在<30°C 時的無限車間壽命/85% 相對濕度)

聯系我們

點擊查看

產品應用

高效DC/DC轉換器

單相、多相降壓轉換器

音頻濾波應用

大電流升壓應用優化

Part number 料號	Inductance 電感量 μH±10%	DCR 最大直流電阻 mΩ	Isat 直流飽和電流 A	Irms 溫升電流 A	SRF 自諧頻率 MHz	長度 mm	寬度 mm	高度 mm
PH26C-152KL	1.5	1.65	100	32	60	27.9	27.9	15.8
PH26C-222KL	2.2	1.65	82	32	50	27.9	27.9	15.8
PH26C-332KL	3.3	1.65	48	32	40	27.9	27.9	15.8
PH26C-472KL	4.7	1.65	33	32	30	27.9	27.9	15.8
PH26C-682KL	6.8	1.65	22	32	25	27.9	27.9	15.8
PH26C-103KL	10	1.65	13	32	20	27.9	27.9	15.8
PH26C-153KL	15	1.65	7.5	32	15	27.9	27.9	15.8
PH26C-223KL	22	1.65	4.5	32	10	27.9	27.9	15.8
PH26C-333KL	33	1.65	2	32	7	27.9	27.9	15.8
標準品現貨：		小批量現貨購買
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器；測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器；環境溫度 25°C ③ SRF 使用 Agilent 4395A 網絡分析儀和 Agilent 16193A 測試夾具測量。 ④ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格

備注

結構尺寸/Dimensions	電氣特性曲線/Electrical Characteristic Curv

僅供參考，不代表絕對最大額定值。
