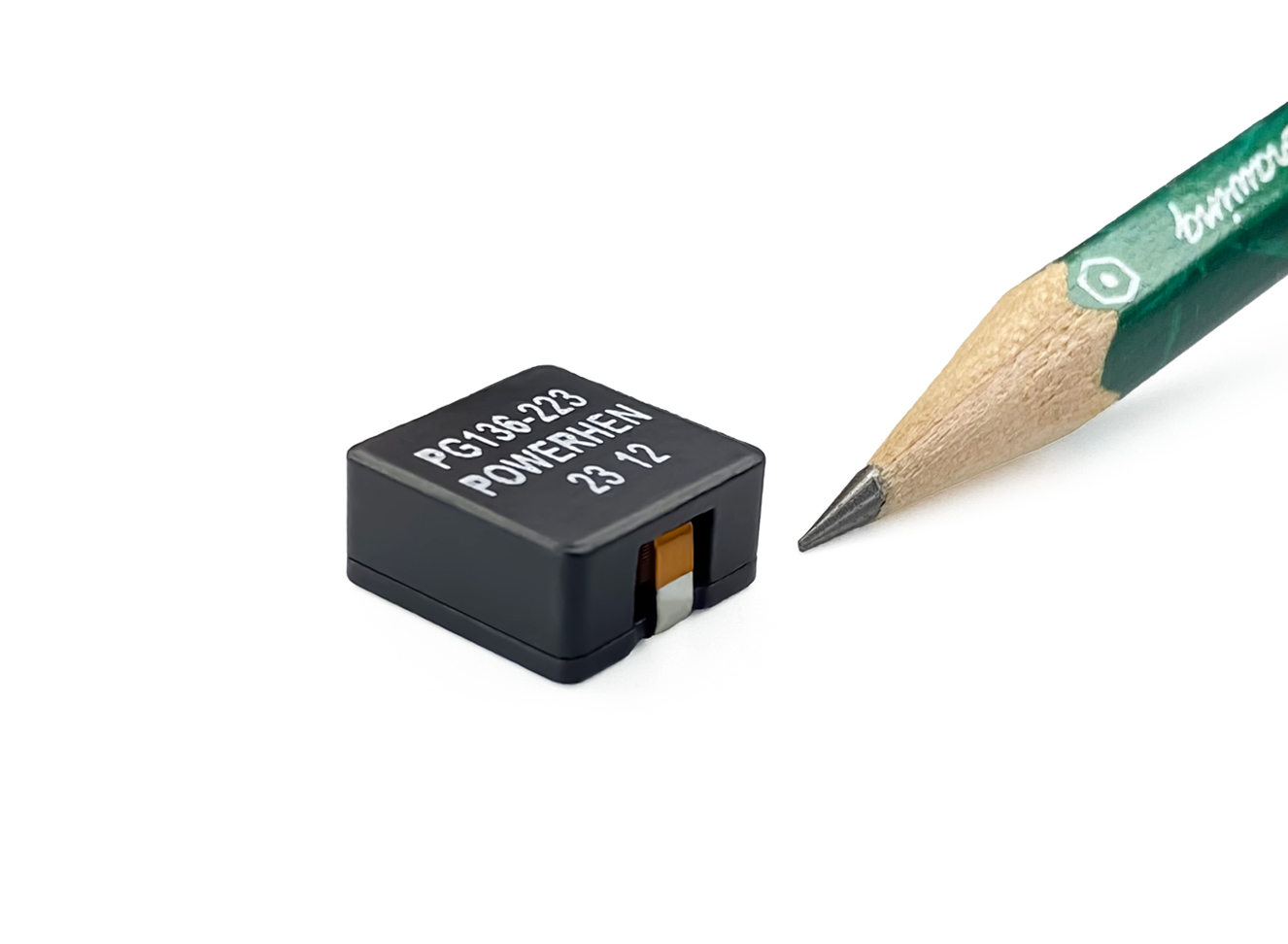

貼片大電流功率電感

PG136

采用扁平線，貼片類型

閉合磁路封裝，低輻射

大電流，低電阻

工作溫度：-40°C~+125°C

卷帶包裝：-40°C~+80°C

耐焊接熱 最多三個40秒回流+260°C，部件在循環之間冷卻至室溫

濕氣敏感度等級(MSL)1 (在<30°C 時的無限車間壽命/85% 相對濕度)

聯系我們

規格書

點擊查看

產品應用

高效DC/DC轉換器

單相、多相降壓轉換器

音頻濾波應用

大電流升壓應用優化

Part number

料號

Inductance

電感量

μH

DCR

最大直流電阻

mΩ

Isat

直流飽和電流

A

Irms

溫升電流

A

SRF

自諧頻率

MHz

長度

mm

寬度

mm

高度

mm

PG136-201ML0.20.394527.523012.8±0.513.0±0.56.2±0.3
PG136-471ML0.470.742526.810012.8±0.513.0±0.56.2±0.3
PG136-821ML0.820.9928257212.8±0.513.0±0.56.2±0.3
PG136-132ML1.31.982521.65912.8±0.513.0±0.56.2±0.3
PG136-202ML22.862419.24512.8±0.513.0±0.56.2±0.3
PG136-282ML2.83.631515.33512.8±0.513.0±0.56.2±0.3
PG136-372ML3.75.41313.72612.8±0.513.0±0.56.2±0.3
PG136-472ML4.77.76113012.8±0.513.0±0.56.2±0.3
PG136-602ML69.24610.62212.8±0.513.0±0.56.2±0.3
PG136-732ML7.36.55.511.22812.8±0.513.0±0.56.2±0.3
PG136-922ML9.28.6510.42612.8±0.513.0±0.56.2±0.3
PG136-113ML11104101212.8±0.513.0±0.56.2±0.3
PG136-133ML1312.34.58.81412.8±0.513.0±0.56.2±0.3
PG136-153ML1516.285.68.41512.8±0.513.0±0.56.2±0.3
PG136-183ML1824.23.86.41612.8±0.513.0±0.56.2±0.3
PG136-223ML2227.23.25.41412.8±0.513.0±0.56.2±0.3
PG136-333ML3333.5535.21112.8±0.513.0±0.56.2±0.3
標準品現貨：手指斜點.png小批量現貨購買

備注：

① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器； 測試頻率 100KHz

② 直流電阻測試采用 keithley 580 毫歐表或同等儀器； 環境溫度 25°C

③ SRF 使用 Agilent 4395A 網絡分析儀和 Agilent 16193A 測試夾具測量。

④ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降。

⑤ 導致指定溫度從 25°C 環境溫度上升的電流。 此信息僅供參考，不代表絕對最大額定值。

⑥ 25°C 時的電氣規格


備注

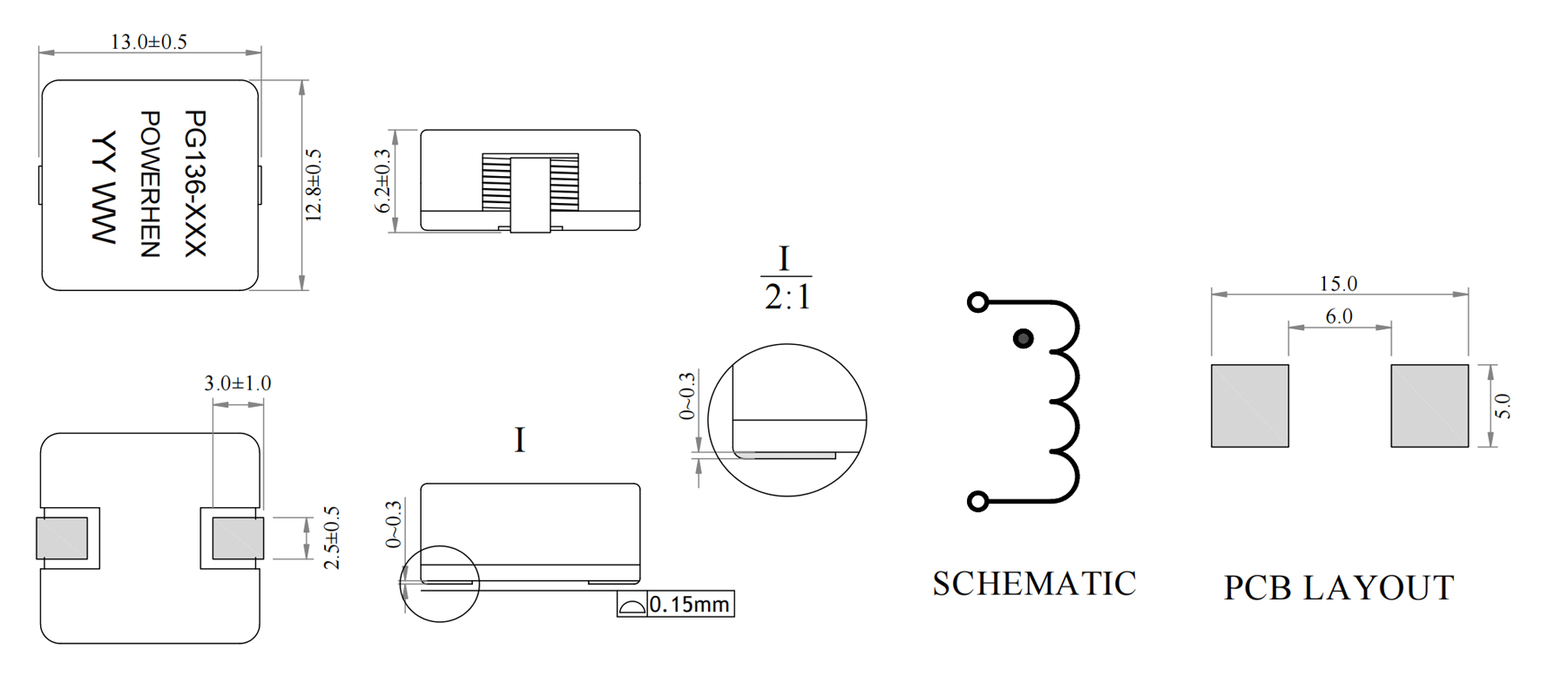

結構尺寸/Dimensions

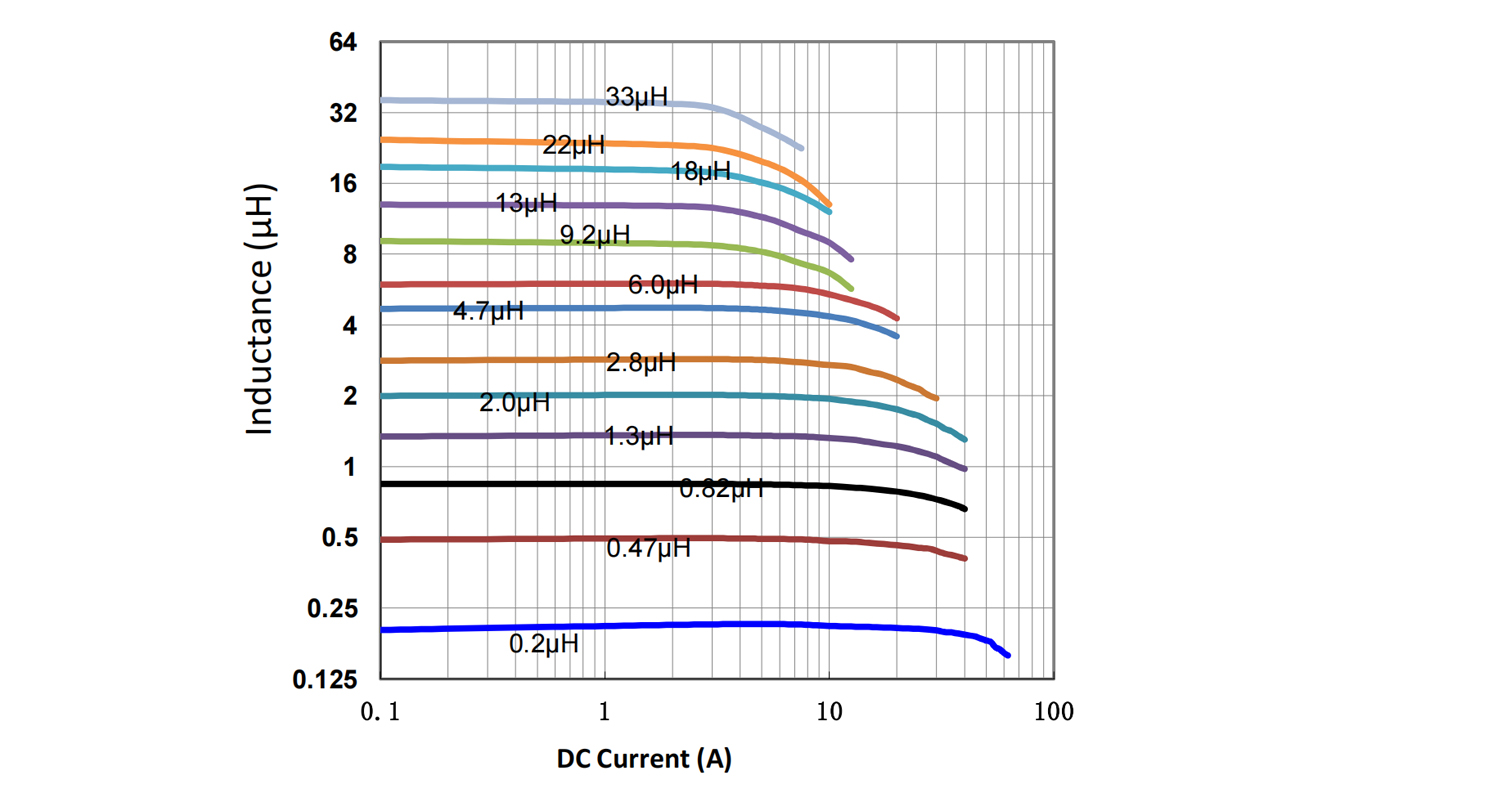

電氣特性曲線/Electrical Characteristic Curv

規格尺寸曲線圖


僅供參考，不代表絕對最大額定值。
