采用扁平線，貼片類型
閉合磁路封裝，低輻射
大電流，低電阻
工作溫度：-40°C~+125°C
卷帶包裝：-40°C~+80°C
耐焊接熱 最多三個40秒回流+260°C，部件在循環之間冷卻至室溫
濕氣敏感度等級(MSL)1 (在<30°C 時的無限車間壽命/85% 相對濕度)
點擊查看
高效DC/DC轉換器
單相、多相降壓轉換器
音頻濾波應用
大電流升壓應用優化
Part number 料號 | Inductance 電感量 μH | DCR 直流電阻 mΩ | SRF 自諧頻率 MHz | Isat 直流飽和電流 A | Irms 溫升電流 A | 長度 mm | 寬度 mm | 高度 mm |
| PG133-251ML | 0.25 | 0.75 | 257 | 22 | 56 | 12.8±0.5 | 12.9±0.5 | 3.3±0.3 |
| PG133-681ML | 0.68 | 1.58 | 170 | 13 | 38.5 | 12.8±0.5 | 12.9±0.5 | 3.3±0.3 |
| PG133-122ML | 1.2 | 2.85 | 100 | 12 | 28.8 | 12.8±0.5 | 12.9±0.5 | 3.3±0.3 |
| PG133-182ML | 1.8 | 5.6 | 80 | 10 | 19.5 | 12.8±0.5 | 12.9±0.5 | 3.3±0.3 |
| PG133-222ML | 2.2 | 5.7 | 63 | 8 | 19.5 | 12.8±0.5 | 12.9±0.5 | 3.3±0.3 |
| PG133-332ML | 3.3 | 8.1 | 53 | 5.5 | 16.3 | 12.8±0.5 | 12.9±0.5 | 3.3±0.3 |
| 標準品現貨： |  小批量現貨購買 | |||||||
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器； 測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器； 環境溫度 25°C ③ SRF 使用 Agilent 4395A 網絡分析儀和 Agilent 16193A 測試夾具測量。 ④ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。 此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格 | ||||||||

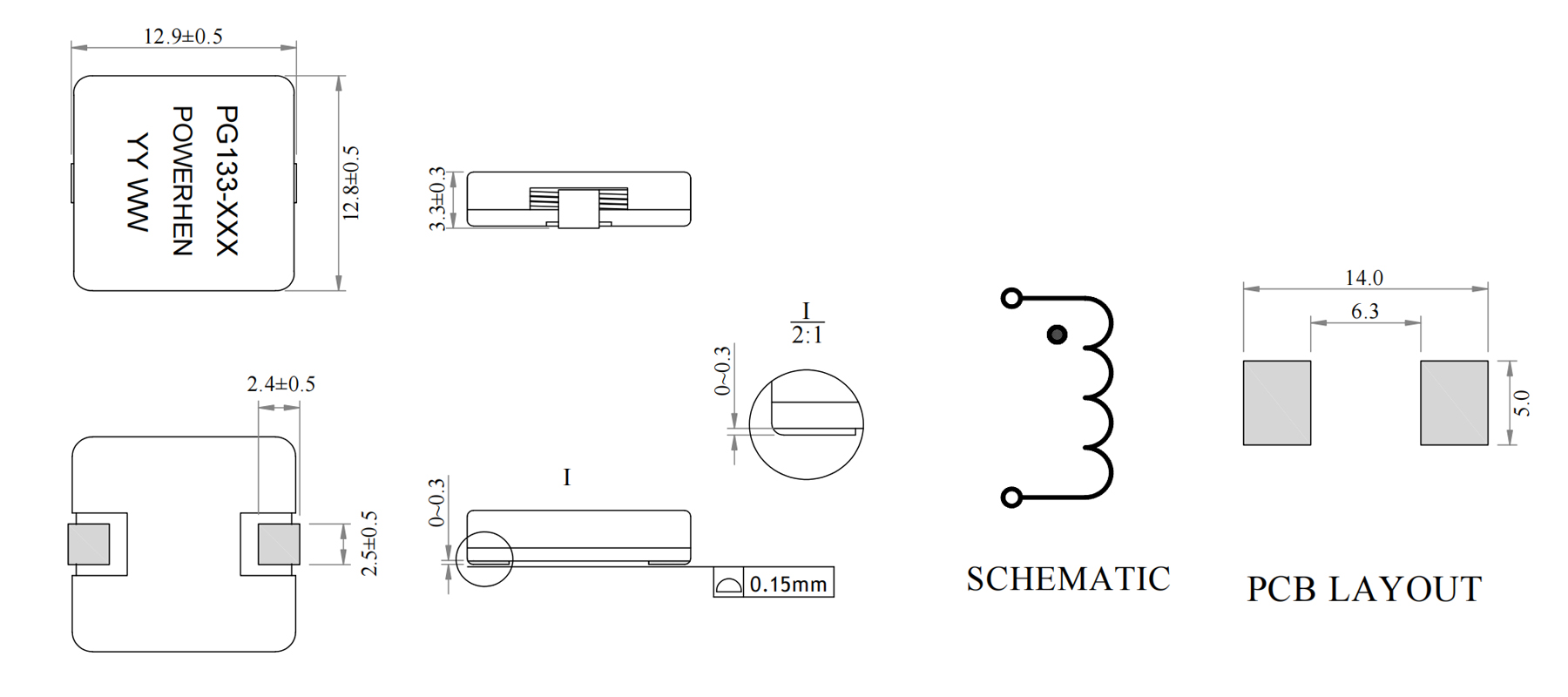

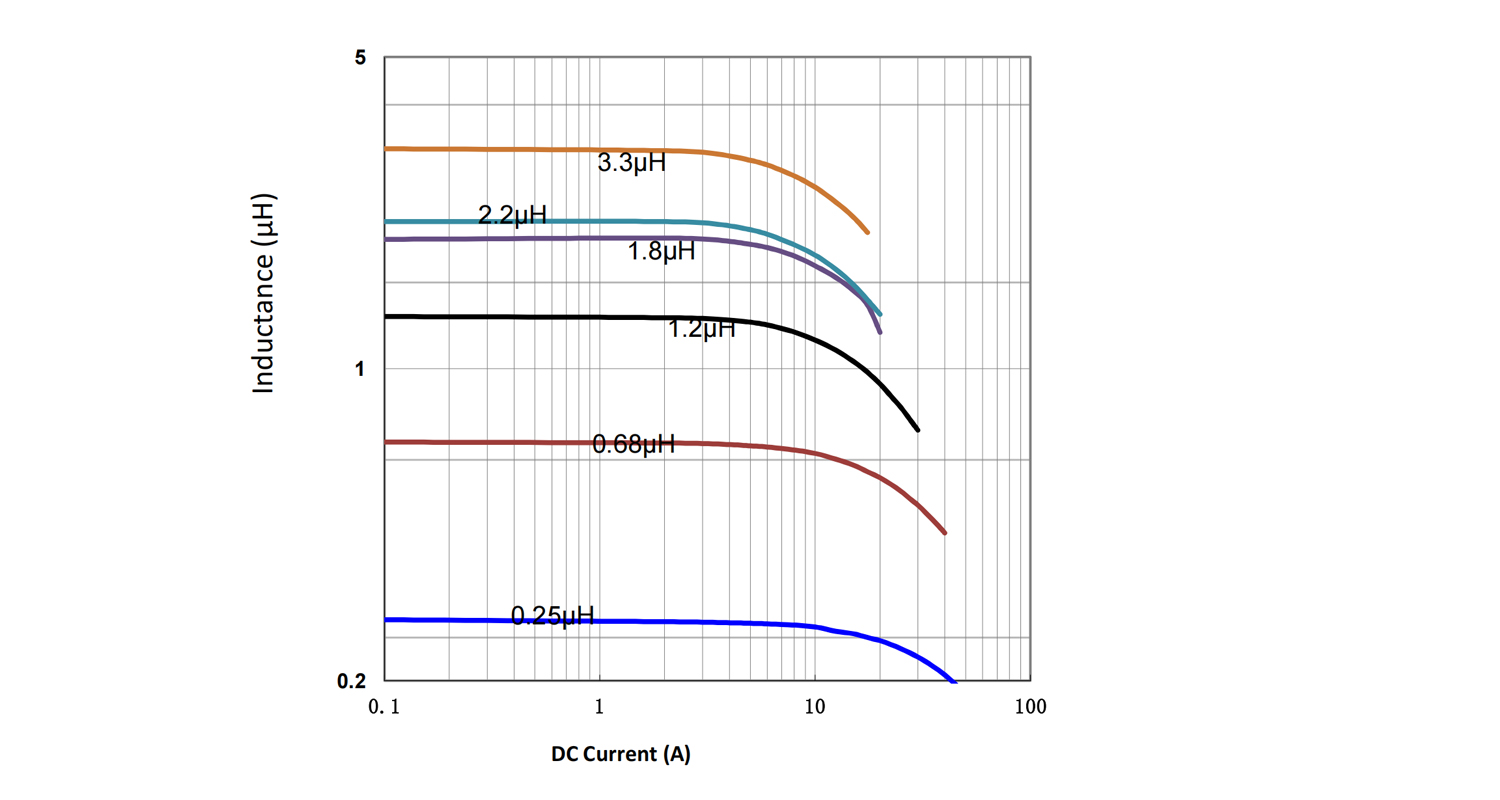

| 結構尺寸/Dimensions | 電氣特性曲線/Electrical Characteristic Curve |
 |  |
