采用扁平線，貼片類型
閉合磁路封裝，低輻射
大電流，低電阻
工作溫度：-40°C~+125°C
卷帶包裝：-40°C~+80°C
耐焊接熱 最多三個40秒回流+260°C，部件在循環之間冷卻至室溫
濕氣敏感度等級(MSL)1 (在<30°C 時的無限車間壽命/85% 相對濕度)
點擊查看
高效DC/DC轉換器
單相、多相降壓轉換器
音頻濾波應用
大電流升壓應用優化
Part number 料號 | Inductance 電感量 μH | DCR 最大直流電阻 mΩ | Isat 直流飽和電流 A | Irms 溫升電流 A | SRF 自諧頻率 MHz | 長度 mm | 寬度 mm | 高度 mm |
| PG105-161ML | 0.16 | 0.56 | 24 | 23 | 400 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-401ML | 0.4 | 0.74 | 18 | 21 | 160 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-721ML | 0.72 | 1.43 | 17 | 18.5 | 115 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-122ML | 1.2 | 1.98 | 16 | 18.2 | 75 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-182ML | 1.8 | 3.83 | 13 | 15.2 | 70 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-242ML | 2.4 | 5.23 | 12 | 12.2 | 67 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-332ML | 3.3 | 6.5 | 9.2 | 11.4 | 54 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-422ML | 4.2 | 7.8 | 9 | 10.6 | 33 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-552ML | 5.5 | 11.33 | 7 | 9.3 | 30 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-652ML | 6.5 | 13.75 | 6.2 | 7.3 | 27 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-782ML | 7.8 | 15 | 5.5 | 7.1 | 23 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-103ML | 10 | 18 | 5 | 6.5 | 21 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-163ML | 16 | 38 | 4 | 4.4 | 18 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| 標準品現貨： |  小批量現貨購買 | |||||||
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器； 測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器； 環境溫度 25°C ③ SRF 使用 Agilent 4395A 網絡分析儀和 Agilent 16193A 測試夾具測量。 ④ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。 此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格 | ||||||||

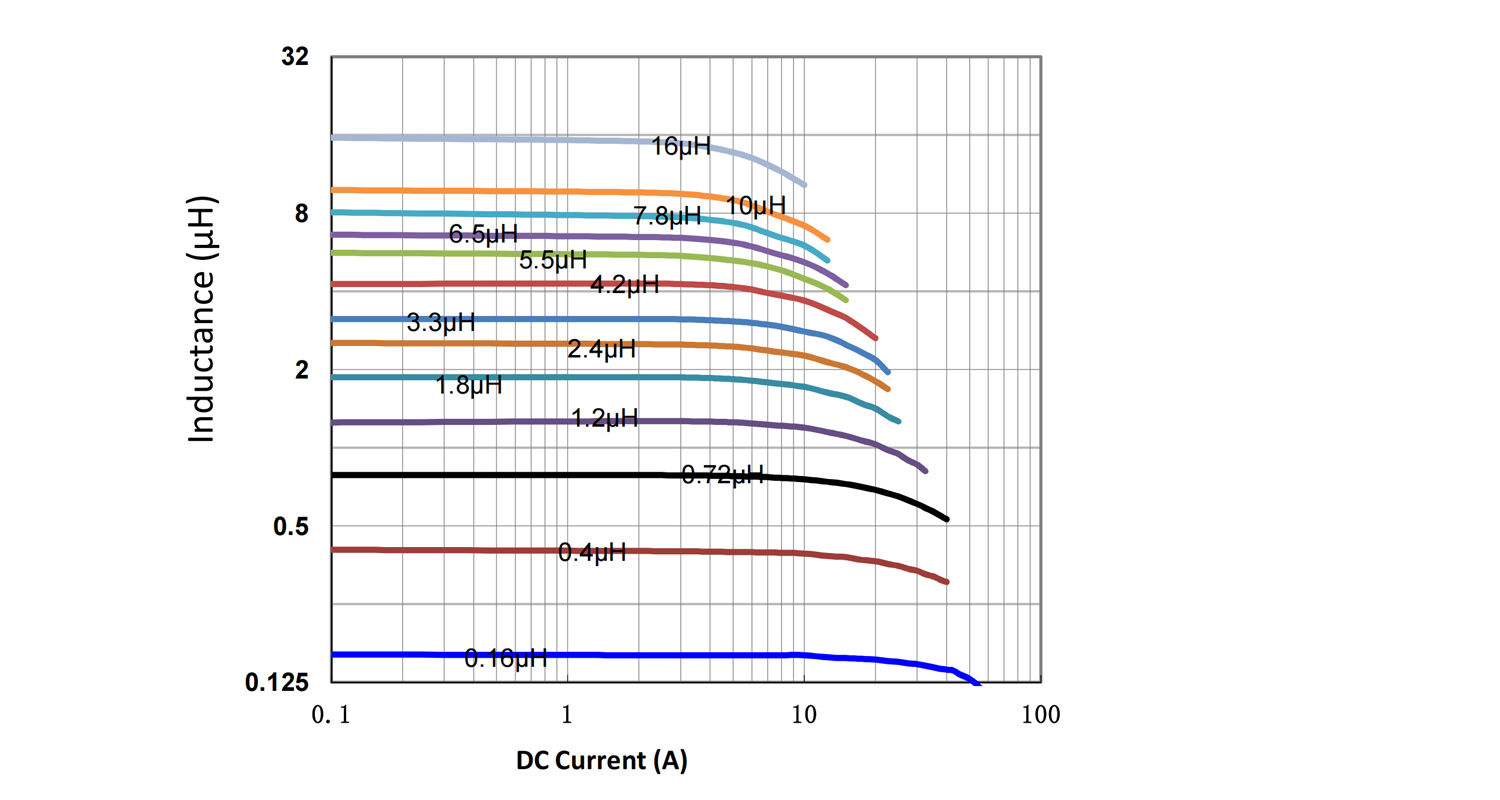

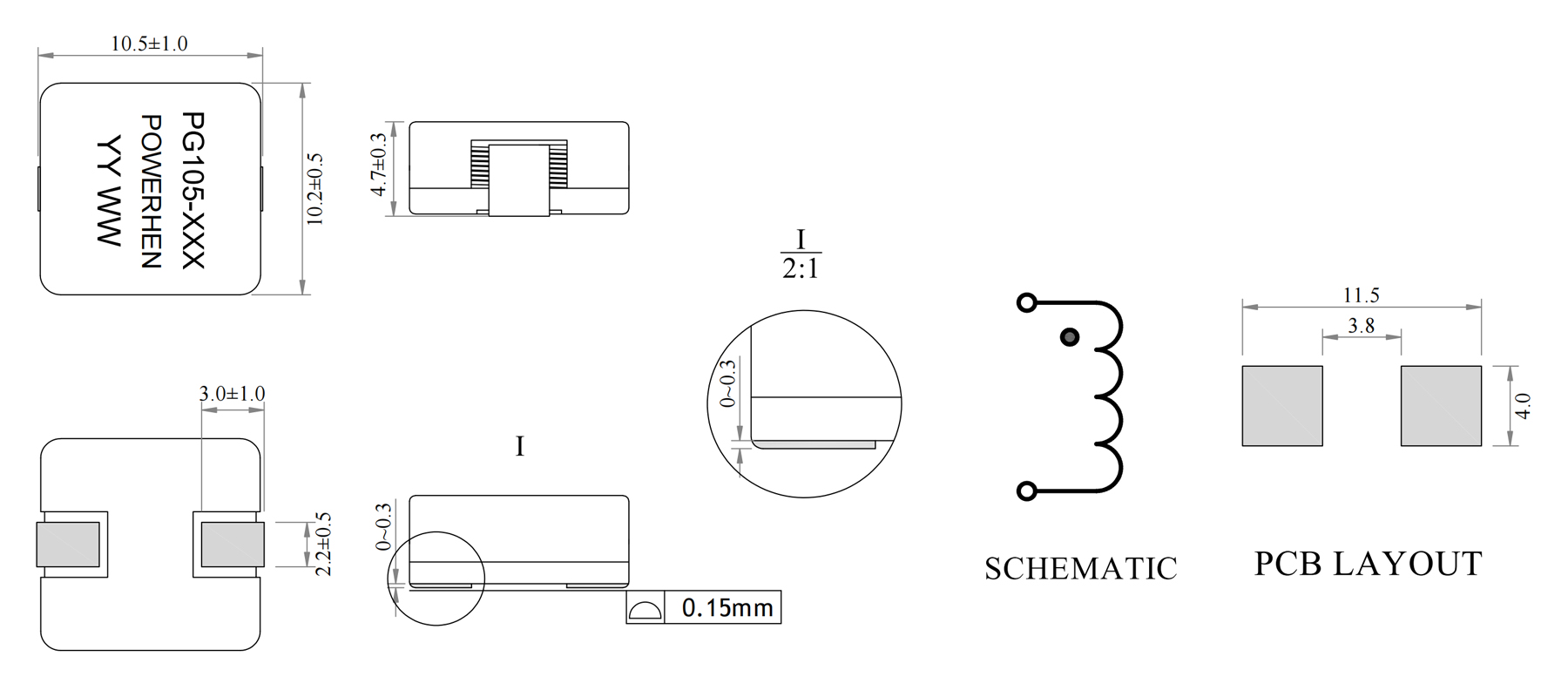

結構尺寸/Dimensions | 電氣特性曲線/Electrical Characteristic Curv |
 |  |
